Mengapa roda penggilingan CBN keramik adalah pilihan terbaik untuk menggiling kerucut?

1. Gambaran Umum Kenaikan dan Keuntungan Roda Giling CBN Vitrifikasi

Munculnya roda gerinda boron boron nitrida (CBN) berikat vitrifikasi telah memberikan solusi untuk penggilingan kerucut presisi tinggi. CBN (boron nitrida kubik) adalah bahan paling keras kedua setelah berlian, dan ikatan vitrifikasi memberikan ketahanan panas yang unggul dan stabilitas struktural pada roda gerinda. Dibandingkan dengan roda penggilingan tradisional, keunggulan inti dari roda penggilingan CBN yang diliputi vitrifikasi meliputi:

Umur yang sangat panjang: Resistensi keausan lebih dari 100 kali lebih besar dari roda penggilingan corundum, secara signifikan mengurangi perubahan alat dan waktu ganti.

Stabilitas termal yang tinggi: Menahan suhu yang melebihi 1400 ° C, mencegah deformasi termal benda kerja.

Retensi presisi tinggi: Kehilangan biji-bijian abrasif rendah memastikan akurasi pemesinan jangka panjang dan stabil.

Penggilingan efisiensi tinggi: Meningkatkan tingkat penghilangan logam sebesar 30% hingga 50%, secara signifikan meningkatkan efisiensi produksi.

Sifat dasar roda penggilingan CBN vitrifikasi

Roda penggilingan CBN yang dianut adalah alat penggilingan berkinerja tinggi yang terbuat dari gabungan boron nitrida kubik (CBN) abrasif dan pengikat vitrifikasi. Kombinasi material yang unik ini memberi mereka kinerja pemesinan yang luar biasa.

Sifat abrasive CBN

Cubic Boron Nitride (CBN) adalah bahan superhard sintetis dengan struktur kristal yang mirip dengan berlian, yang terdiri dari atom boron dan nitrogen yang terikat secara kovalen. CBN Abrasives memiliki karakteristik luar biasa berikut:

(1) Kekerasan yang sangat tinggi dan ketahanan aus

Mikrohardness dapat mencapai 4500hv, kedua setelah berlian (10000hv) dan lebih dari dua kali lipat dari Corundum (2000hv)

Resistensi keausan lebih dari 100 kali lipat dari abrasive corundum biasa, membuatnya sangat cocok untuk memproses bahan hardness tinggi

(2) Stabilitas termal yang sangat baik

Resistensi suhu tinggi hingga 1400 ° C (berlian mulai teroksidasi pada 800 ° C)

Mempertahankan kinerja pemotongan pada suhu tinggi dan tidak bereaksi dengan logam berbasis zat besi

(3) Inertness bahan kimia yang baik

Tidak bereaksi secara kimia dengan logam seperti besi, nikel, dan kobalt

Sangat cocok untuk memproses logam besi seperti baja yang dikeraskan dan baja berkecepatan tinggi

Karakteristik ikatan vitrifikasi

Ikatan vitrifikasi adalah faktor kunci dalam menentukan kinerja roda gerinda. Fitur utamanya meliputi:

(1) ketahanan panas yang tinggi

Suhu sintering dapat mencapai di atas 1200 ° C

Mempertahankan sifat mekanik yang stabil dalam kisaran suhu kerja

(2) kekakuan yang sangat baik

Modulus elastis mencapai di atas 100gpa

Deformasi kecil selama penggilingan, yang kondusif untuk mempertahankan akurasi pemrosesan

(3) Porositas yang dapat dikendalikan

Porositas 5% -40% dapat dicapai melalui penyesuaian formula

Porositas membantu menghilangkan chip dan pendinginan, mencegah luka bakar benda kerja

(4) Perpecahan diri yang baik

Biji -bijian abrasif bisa jatuh dalam waktu setelah pasif, mengungkapkan tepi tajam baru

Mempertahankan kinerja penggilingan yang berkelanjutan dan stabil

Struktur unik roda penggilingan CBN keramik

Roda penggilingan CBN keramik khas mengadopsi desain struktur multi-lapisan:

(1) Lapisan abrasif

Konsentrasi CBN biasanya 75% -150% (fraksi volume)

Kisaran ukuran abrasif: penggilingan kasar #80- #120, penggilingan halus #400- #2000

(2) Lapisan transisi

Memastikan ikatan yang kuat antara lapisan abrasif dan substrat

Ketebalan biasanya 1-2mm

(3) Bahan matriks

Paduan Aluminium: Ringan, cocok untuk penggilingan berkecepatan tinggi

Matriks baja: kekakuan tinggi, digunakan untuk penggilingan beban berat

Keuntungan dari ikatan keramik

Ikatan keramik adalah bahan anorganik yang terdiri dari fase kaca dan fase kristal. Keuntungannya meliputi:

Kekakuan tinggi: lebih tahan terhadap deformasi daripada ikatan resin atau logam, cocok untuk penggilingan presisi tinggi

Resistensi suhu tinggi: mempertahankan stabilitas bahkan selama penggilingan berkecepatan tinggi (lebih dari 120 m/s).

SHARPENING SELANJUTAN yang sangat baik: Setelah blak-blakan, biji-bijian abrasif jatuh, mengungkapkan tepi yang baru dipertajam dan mempertahankan ketajaman.

Perbandingan dengan roda penggilingan tradisional (corundum, berlian, dll.)

Perbandingan Kinerja

Dibandingkan dengan roda penggilingan tradisional, roda penggilingan CBN keramik menawarkan keunggulan yang signifikan:

Spesifikasi kinerja	Roda penggilingan corundum	Roda gerinda CBN resin-resin	Roda penggilingan CBN yang dianut
Suhu operasi maksimum	800 ° C.	300 ° C.	1400 ° C.
Rasio penggilingan (G-value)	10-50	200-500	500-2000
Kecepatan linier maksimum	80m/s	100m/s	160m/s
Stabilitas dimensi	Adil	Bagus	Bagus sekali
Frekuensi saus	Tinggi	Sedang	Rendah

2. Tindakan Pencegahan untuk Menggunakan Mesin Gerinda Kerucut Presisi CBN Keramik CBN

Pilihan dan pemasangan roda penggilingan

Pilihan dan pencocokan roda penggilingan

Pilih konsentrasi CBN yang sesuai berdasarkan bahan benda kerja (100% -150% direkomendasikan untuk baja yang dikeraskan)

Prinsip pemilihan ukuran grit:

Penggilingan kasar: #80- #120

Giling semi-halus: #150- #240

Penggilingan halus: #400 ke atas

Pilihan tipe pengikat (fase kaca/keramik mikrokristalin)

Spesifikasi Instalasi

Gunakan flensa khusus untuk memastikan kekuatan penjepit yang didistribusikan secara merata

Diperlukan penyeimbangan dinamis setelah pemasangan (ketidakseimbangan residual ≤ 0,4g · mm/kg)

Lakukan tes Run Idle sebelum penggunaan awal (3 0 menit, kemudian secara bertahap tingkatkan kecepatan ke kecepatan operasi)

Kontrol proses penggilingan

Parameter Mengatur Poin Kunci

Kontrol Kecepatan Linier:

Baja: 80-120 m/s

Carbide: 60-100 m/s

Pemilihan laju umpan:

Penggilingan kasar: 0,01-0,03 mm/stroke

Penggilingan halus: 0,002-0,01 mm/stroke

Waktu Kliring Spark: Lakukan setidaknya tiga penggilingan bebas percikan selama fase penggilingan halus.

Manajemen pendingin

Cairan penggilingan khusus (pH 8.5-9.5) harus digunakan.

Persyaratan laju aliran: ≥ 2 L/menit per mm lebar roda gerinda.

Akurasi filter ≤ 25 μm. Periksa konsentrasi secara teratur (disarankan 4 -6%)

Berpakaian dan perawatan

Spesifikasi ganti roda menggiling

Pilihan alat ganti:

Dressing kasar: pena berlian satu titik

Dressing halus: roller berlian

Parameter Dressing:

Pakan Dressing: 0,002-0.01mm/Stroke

Rasio Kecepatan Dressing: 0,6 hingga 0,8 (roda gerinda ke rasio kecepatan linier roller)

Pakai pemantauan

Periksa kondisi permukaan roda gerinda secara teratur (setiap 8 jam)

Buat sistem pemantauan kekuatan/daya penggilingan dan atur ambang batas alarm

Rekam data masa pakai roda gerinda (jumlah rata -rata bagian yang diproses per interval ganti)

Persyaratan operasi keselamatan

Tindakan pelindung

Penutup pelindung harus dipasang (sudut pembukaan ≤ 180 °)

Operator harus mengenakan topeng pelindung (untuk melindungi terhadap debu CBN).

Pemisah magnetik harus dipasang di area kerja untuk mengumpulkan chip logam.

Penanganan abnormal

Prosedur Penanganan Kelebihan Getaran:

Segera hentikan mesin.

Periksa runout radial spindel (harus ≤0.005mm).

Penyeimbangan ulang.

Tanggapan Burn Workpiece:

Periksa sudut semprotan pendingin.

Kurangi laju umpan sebesar 20%-30%.

Kontrol lingkungan

Manajemen suhu dan kelembaban

Pertahankan suhu lokakarya 20 ± 2 ° C.

Kelembaban relatif 45%-65%.

Ruang penggilingan presisi harus dipertahankan pada suhu konstan.

Langkah -langkah pencegahan getaran:

Pasang peralatan pada pondasi tahan getaran (amplitudo ≤2μm).

Hindari menemukan peralatan di area yang sama dengan peralatan stamping.

3. Solusi Masalah Umum untuk Mesin Gerinda Kerucut Presisi CBN Keramik CBN

Masalah akurasi pemesinan

Penyimpangan sudut kerucut

Fenomena: sudut kerucut benda kerja dari toleransi (> ± 0,005 °)

Kemungkinan penyebab:

Kehilangan alat geometris alat mesin (pedoman/spindle)

Pengaturan yang salah dari sudut ganti roda gerinda

Kekakuan benda kerja/perlengkapan yang tidak mencukupi yang menyebabkan deformasi yang menyebabkan

Solusi:

Gunakan interferometer laser untuk memeriksa alat geometris alat mesin (berfokus pada sumbu-z dan tegak lurus sumbu x)

RECALIBRATE Sudut rias roda gerinda (menggunakan pengukur sudut standar) direkomendasikan)

Tambahkan titik dukungan benda kerja tambahan dan beralih ke penjepit hidrolik (kontrol gaya penjepit ke 3-5 MPa)

Kebulatan toleransi

Fenomena: kebulatan> 2μm

Kemungkinan penyebab:

Keseimbangan dinamis roda gerinda yang buruk

Keausan bantalan spindle (Radial Runout> 0,003mm)

Parameter penggilingan yang berlebihan

Larutan:

Menyeimbangkan Roda Penggilingan (Nilai Target: G1.0)

Periksa runout radial spindel dan ganti bantalan jika perlu (bantalan keramik direkomendasikan)

Sesuaikan parameter:

Kurangi kecepatan linier sebesar 10%-15%

Kurangi laju umpan hingga 50% dari nilai asli

Masalah kualitas permukaan

Riak permukaan

Fenomena: Pola riak biasa (panjang gelombang 0,1-0.5mm)

Kemungkinan penyebab:

Menggiling getaran sistem pekerjaan roda

Foundation Loose Machine

Resonansi penggilingan

Larutan:

Periksa dan perkuat fondasi (nilai getaran harus ≤ 2μm/s)

Sesuaikan kecepatan rotasi untuk menghindari zona resonansi (ditentukan oleh analisis spektrum FFT)

Gunakan roda gerinda yang tidak sama (seperti jenis alur spiral)

Pembakaran permukaan

Gejala: Perubahan warna permukaan benda kerja (oksidasi)

Kemungkinan penyebab:

Pendinginan yang tidak mencukupi (aliran/tekanan yang tidak memadai)

Pori -pori roda penggiling yang tersumbat

Laju umpan yang berlebihan

Larutan:

Optimalkan sistem pendingin:

Tingkatkan laju aliran hingga 15 L/min · mm (lebar roda gerinda)

Gunakan desain nosel ganda (satu di atas dan satu di bagian bawah, miring pada 15 °)

Bersihkan pori-pori roda gerinda dengan pistol udara bertekanan tinggi (udara terkompresi 0,6 MPa)

Kurangi laju umpan sebesar 30% dan tingkatkan jumlah siklus pemolesan (≥3)

Kelainan roda gerinda

Keausan yang berlebihan

Gejala: Kehidupan roda gerinda berkurang lebih dari 50%

Kemungkinan penyebab:

Konsentrasi abrasif yang tidak tepat

Perubahan bahan benda kerja (mis., Mengandung fase keras)

Parameter Dressing Salah

Larutan:

Sesuaikan konsentrasi CBN:

Baja Quenched: 100%-125%

Carbide: 75%-100%

Ubah Parameter Dressing:

Kurangi laju umpan dressing hingga 0,001 mm/stroke

Sesuaikan rasio kecepatan dressing dengan 0,4

Gandum gandum abrasif

Fenomena: "Bintik botak" muncul di permukaan roda gerinda

Kemungkinan penyebab:

Kekuatan ikatan yang tidak memadai

Beban dampak yang berlebihan

Korosi pendingin

Larutan:

Gunakan ikatan keramik mikrokristalin berkekuatan tinggi

Optimalkan metode pemotongan (gunakan pemotongan miring, sudut <5 °)

Ubah tipe pendingin (hindari aditif yang mengandung sulfur)

Masalah Sistem Proses

Efisiensi pemrosesan yang rendah

Fenomena: Penurunan tingkat penghilangan logam 30%

Kemungkinan penyebab:

Gerinda kusam roda

Kekuatan penggilingan yang tidak mencukupi

Parameter proses konservatif

Larutan:

Menerapkan pemantauan kondisi:

Atur Ambang Daya (85% dari Alarm Daya Nilai)

Gunakan sensor emisi akustik untuk memantau kondisi roda penggilingan

Ketidakstabilan dimensi

Fenomena: Variasi dimensi batch> 0,005mm

Kemungkinan penyebab:

Akumulasi deformasi termal

Kesalahan sistem pengukuran

Keausan roda penggilingan tanpa kompensasi

Larutan:

Menerapkan Kompensasi Suhu:

Waktu pemanasan mesin ≥ 2 jam

Pasang sistem kontrol suhu sekitar (20 ± 1 ° C)

Menetapkan mekanisme kompensasi otomatis:

Memicu pengukuran online setiap 10 bagian

Secara otomatis memperbaiki koordinat sumbu-z melalui PLC

Pemecahan masalah darurat

Retak roda penggilingan

Langkah -langkah darurat:

Segera tekan tombol berhenti darurat

Periksa integritas penutup pelindung

Penyebab Investigasi:

Overspeed (periksa label kecepatan maksimum)

Tegangan instalasi yang berlebihan (torsi baut flensa sesuai dengan manual)

Kegagalan penjepit benda kerja

Langkah -langkah darurat:

Periksa tekanan hidrolik klem setelah shutdown (biasanya 3-5 MPa)

Gunakan solusi penentuan posisi sekunder (penentuan penentuan pneumatik mekanik)

Tambahkan inspeksi visual ke proses utama (untuk mengkonfirmasi penjepit yang tepat)

Rekomendasi pemeliharaan preventif

Buat log pemantauan:

Rekam kurva gaya penggilingan setelah setiap saus

Tren tren kehidupan roda penggilingan (manajemen bagan kontrol)

Manajemen Suku Cadang:

Pertahankan alat ganti roda penggilingan darurat (rol berlian)

Suku cadang bantalan spindel (penggantian wajib yang disarankan setelah 8.000 jam)

4. Fungsi utama dan keunggulan keramik kerucut kerucut roda CBN keramik

Fungsi utama

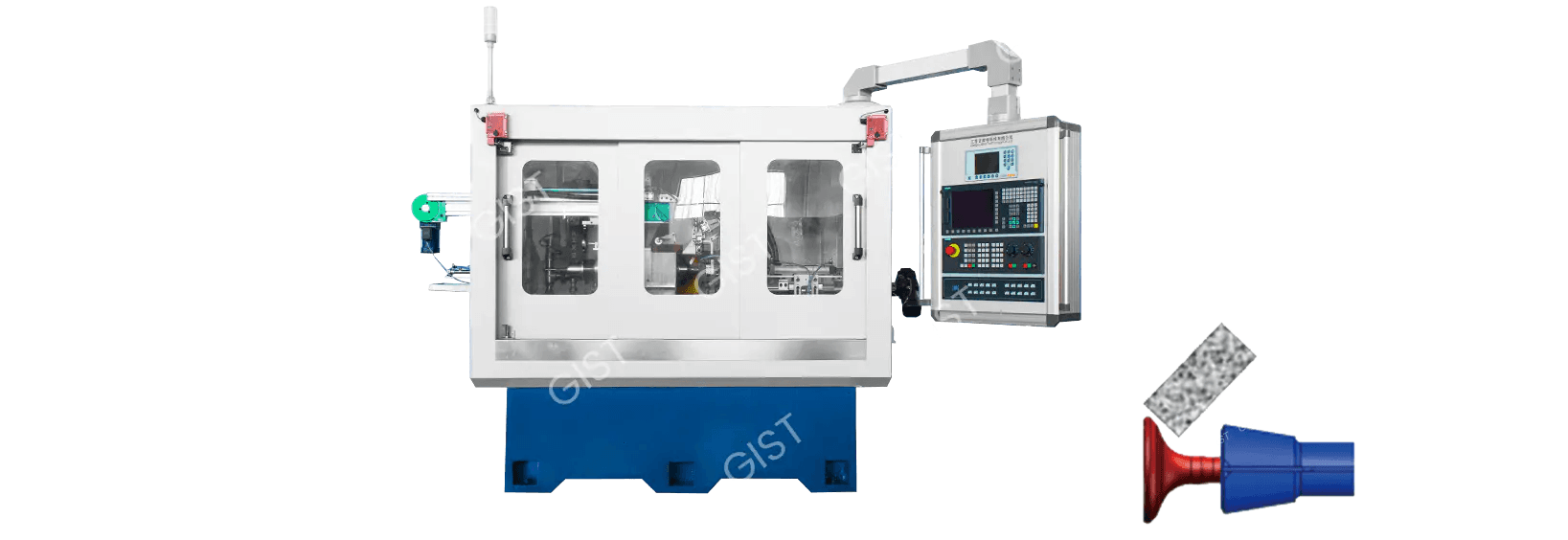

Penggiling kerucut presisi roda CBN keramik adalah peralatan kelas atas yang dirancang khusus untuk pemesinan suku cadang kerucut presisi tinggi. Fungsi inti mereka adalah sebagai berikut:

Pembentukan kerucut presisi tinggi

Mencapai akurasi pemesinan tingkat mikron (kebulatan ≤ 1μm, toleransi sudut kerucut ± 0,003 °).

Dapat memproses berbagai struktur kerucut:

Kerucut sinkronisasi transmisi otomotif

Mesin pesawat mortise dan kerucut alur tenon

Kerucut balap bantalan presisi

Kerucut Bantuan Tool Edge

Memproses bahan yang sulit untuk mesin

Dirancang untuk bahan hardness tinggi:

Baja yang dikeraskan (HRC60)

Paduan suhu tinggi (Inconel 718, dll.)

Karbida (yg8, dll.)

Pecahkan masalah roda penggilingan tradisional yang "tidak dapat digiling" dan rentan terhadap luka bakar

Kemampuan pemesinan gabungan

Proses Penggilingan Putar Terintegrasi

Pemesinan multi-fitur lengkap dalam satu pengaturan penjepitan:

Permukaan silinder kerucut

Akhiri wajah Chamfer

Profil Groove Permukaan

Keuntungan Inti

Kehidupan alat yang sangat panjang

Item perbandingan	Roda penggilingan corundum	Roda penggilingan CBN yang dianut
Kehidupan Dandan	50 buah	2.000 buah
Total kehidupan layanan	200 buah	50.000 buah
Frekuensi saus	Dua kali per shift	Sekali per minggu

Kualitas permukaan yang sangat baik

Kekasaran permukaan RA mencapai 0,1μm (finish cermin)

Tidak ada kedalaman lapisan luka bakar <2μm (roda gerinda konvensional> 10μm)

Stres residual dikendalikan dalam -200MPA (keadaan tegangan tekan)

Kinerja pemesinan efisiensi tinggi

Tingkat penghapusan logam yang ditingkatkan secara signifikan:

Baja dipadamkan: 2.5mm³/mm · s (proses konvensional 0.8mm³/mm · s)

Karbida: 1.2mm³/mm · s (proses konvensional 0.3mm³/mm · s)

Waktu siklus potong berkurang sebesar 40%-60%

Fitur hemat energi dan ramah lingkungan

Perbandingan Konsumsi Energi:

Penggiling Konvensional: 25kW · H/100 Pieces

Penggiling CBN: 8KW · H/100 Pieces

Pengurangan Limbah:

Chip penggilingan berkurang sebesar 80%

Konsumsi pendingin berkurang 50%

Kontrol proses cerdas

Dilengkapi dengan sistem pengukuran online (tipe laser/kontak)

Fungsi Kompensasi Adaptif:

Secara otomatis mengoreksi keausan roda gerinda

Kompensasi real-time untuk deformasi termal

Sistem kembar digital memprediksi hasil pemesinan

Terobosan Teknis

Inovasi material

Teknologi Obligasi Nano-Keramik:

Kekuatan lentur meningkat menjadi 180 MPa

Resistensi panas meningkat sebesar 30%

Roda gerinda komposit multi-layer:

Lapisan Dasar: Matriks Tinggi Tinggi

Lapisan transisi: bahan gradien

Lapisan kerja: agregat mikrokristal CBN

Proses inovasi

Teknologi penggilingan cryogenic:

Suhu benda kerja <150 ° C (proses konvensional> 400 ° C) dicapai melalui pendinginan jet bertekanan tinggi

Teknologi Penindasan Getaran:

Sistem redaman aktif mengontrol amplitudo getaran dalam 0,5 μm

Integrasi peralatan

Fungsi Linkage Lima Suka:

Jumlah tautan maksimum sumbu: x/y/z/sumbu/tengah

Akurasi penentuan posisi: 5μm 5μm/300mm

Desain Modular:

Penggantian unit roda penggiling cepat (<10 menit)

Modul Fungsi Putar/Penggilingan Opsional

Nilai Aplikasi Industri

Manufaktur otomotif

Pemesinan Synchronizer Cone Synchronizer:

Akurasi pemesinan ditingkatkan menjadi DIN 5

Biaya unit dikurangi sebesar 35%

Mesin Kendala Motor Kendaraan Energi Baru:

Mencapai toleransi kesesuaian 0,005mm

Menghilangkan masalah kebisingan yang terkait dengan perakitan tradisional

Aerospace

Mesin Blade Mortise dan Pemesinan Tenon:

Kehidupan kelelahan meningkat 3 kali

Siklus pemesinan berkurang dari 8 jam menjadi 2,5 jam

Landing Gear Bearing Cone Machining:

Integritas permukaan memenuhi standar AMS2420

Tingkat memo berkurang dari 15% menjadi 0,5%

Pembuatan alat

Machining sudut bor karbida kembali:

Serigala Tepi Canggih <3μm

Kehidupan pahat meningkat sebesar 50%

Pemotong penggilingan presisi tinggi dengan betis meruncing:

Area kontak> 90%

Penjepit pengulangan 1μm

Arah Pembangunan Masa Depan

Upgrade Cerdas:

Sistem Optimasi Proses AI Terpadu

Pengembangan model prediksi kondisi roda penggiling sendiri

Green Manufacturing:

Terobosan Teknologi Penggilingan Kering

Pengembangan bahan pengikat yang terdegradasi

Pemesinan ultra-presisi:

Mencapai kekasaran permukaan skala nano (RA <0,05μm)

Mengembangkan proses penghapusan tingkat atom

5. Panduan Pemecahan Masalah Umum dan Pemeliharaan untuk Mesin Grinding Kerucut Presisi CBN Keramik CBN

Diagnosis dan pemecahan masalah masalah umum

Memecahkan Masalah Akurasi Pemesinan Abnormal

Akurasi pemesinan abnormal terutama bermanifestasi sebagai sudut kerucut yang berlebihan dan kebulatan yang buruk. Sudut kerucut yang berlebihan biasanya mengacu pada penyimpangan lebih dari ± 0,01 ° antara sudut kerucut mesin yang sebenarnya dan persyaratan desain, sementara kebulatan yang buruk menunjukkan penyimpangan lebih dari 2μm dari penampang melingkar mesin.

Untuk sudut kerucut yang berlebihan, akurasi geometris alat mesin pertama -tama harus dikalibrasi. Dianjurkan untuk menggunakan interferometer laser untuk memeriksa tegak lurus dari masing -masing sumbu mesin, terutama tegak lurus antara sumbu X dan Z. Tes ini harus dilakukan setelah suhu operasi mesin telah stabil, biasanya membutuhkan pemanasan 1-2 jam. Jika penyimpangan tegak lurus terdeteksi, itu harus diperbaiki sesuai dengan instruksi pabrik alat mesin. Ini umumnya dicapai dengan menyesuaikan clearance slat rel panduan hingga dalam 0,005-0,01mm.

Densasi roda gerinda juga merupakan faktor signifikan yang mempengaruhi akurasi sudut lancip. Diamond Roller Dressing direkomendasikan, dengan laju umpan saus 0,002-0.005mm. Setelah berpakaian, setidaknya tiga siklus pemolesan bebas percikan diminta untuk memastikan keseragaman dan ketajaman biji-bijian abrasif pada permukaan roda gerinda. Untuk pemesinan lancip presisi tinggi, disarankan untuk menguji satu atau dua benda kerja sebelum pemesinan akhir. Hanya setelah pengukuran yang memuaskan diperoleh dapat dimulai oleh produksi massal.

Kebulatan yang buruk seringkali terkait erat dengan kondisi spindel alat mesin. Pertama, periksa runout radial spindel, yang tidak boleh melebihi 0,003mm menggunakan indikator dial. Jika nilai ini terlampaui, bantalan gelendong mungkin perlu diganti. Selain itu, roda gerinda harus seimbang secara dinamis dengan standar G1.0, dengan ketidakseimbangan dikendalikan dalam 0,4g · mm/kg. Untuk penggilingan berkecepatan tinggi (kecepatan linier melebihi 80m/s), sistem penyeimbang dinamis online direkomendasikan untuk pemantauan dan penyesuaian waktu nyata.

Mengatasi cacat kualitas permukaan

Cacat kualitas permukaan biasanya termasuk tanda obrolan, luka bakar, dan kekasaran yang berlebihan. Tanda obrolan dapat dikategorikan sebagai biasa dan acak.

Tanda obrolan biasa biasanya muncul sebagai garis -garis berkala yang seragam dengan panjang gelombang antara 0,1 dan 0,5 mm. Jenis masalah ini terutama disebabkan oleh getaran sistem. Langkah -langkah pengobatan meliputi: secara tepat menyeimbangkan roda penggilingan untuk memastikan memenuhi standar G1.0; Menyesuaikan kecepatan spindel dan menggunakan analisis spektrum FFT untuk mengidentifikasi frekuensi resonansi untuk menghindari rentang kecepatan sensitif; dan memeriksa pondasi alat mesin untuk memastikan tingkat getaran di bawah 2 μm/s.

Tanda obrolan acak muncul sebagai tanda permukaan yang tidak teratur, sering kali menunjukkan kemungkinan keausan bantalan spindel. Bantalan harus diperiksa dan diganti jika perlu. Saat mengganti, perhatikan preload bantalan. Preload yang berlebihan dapat menyebabkan kegagalan bantalan prematur.

Pembakaran permukaan terutama disebabkan oleh suhu yang berlebihan di area penggilingan. Solusi meliputi: Meningkatkan laju aliran pendingin ke setidaknya 2 l/menit per milimeter lebar roda gerinda; Memeriksa posisi nosel pendingin untuk memastikannya selaras dengan zona kontak gerinda; Mengoptimalkan parameter penggilingan, secara tepat mengurangi laju umpan, dan meningkatkan jumlah siklus pemolesan. Untuk luka bakar yang parah, mengganti roda penggilingan CBN yang dianut dengan satu dengan konduktivitas termal yang lebih tinggi mungkin diperlukan.

Kekasaran yang berlebihan seringkali terkait dengan kondisi roda gerinda. Ketika grit roda gerinda menjadi kusam, kekasaran permukaan memburuk secara signifikan. Dandan roda penggilingan diperlukan, dan tes harus dilakukan setelah berpakaian untuk memverifikasi kondisinya. Jika masalah berlanjut, pertimbangkan untuk beralih ke roda penggilingan yang lebih halus atau mengurangi laju umpan sebesar 50%.

Menangani kelainan roda penggilingan

Kelainan roda gerinda terutama bermanifestasi sebagai keausan yang berlebihan dan kehilangan biji -bijian abrasif. Keausan yang berlebihan dari roda gerinda berarti masa pakainya secara signifikan lebih rendah dari yang diharapkan, berpotensi mencapai hanya 50% atau bahkan lebih sedikit dari umur normalnya.

Penyebab utama keausan yang berlebihan termasuk konsentrasi abrasif yang tidak tepat, perubahan sifat material benda kerja, dan pengaturan parameter pembalut yang salah. Untuk bahan yang sulit-machine seperti baja yang dikeraskan, disarankan untuk menggunakan roda gerinda dengan konsentrasi CBN antara 100% dan 125%. Saat pemesinan paduan yang mengandung fase keras, konsentrasi dapat dikurangi menjadi 75% menjadi 100%. Mengenai parameter ganti, umpan ganti harus dikurangi menjadi 0,001mm/stroke, dan rasio kecepatan pembalut harus disesuaikan menjadi sekitar 0,4.

Grit Shedding bermanifestasi sebagai "bintik -bintik botak" yang terlokalisasi pada permukaan roda gerinda. "Bintik botak" yang terlokalisasi ini biasanya dikaitkan dengan kekuatan ikatan yang tidak memadai, beban dampak yang berlebihan selama pemesinan, atau korosi pendingin. Solusi meliputi: beralih ke roda gerinda dengan ikatan keramik mikrokristalin berkekuatan tinggi; Mengoptimalkan jalur pemesinan, menggunakan entri market kurang dari 5 ° untuk menghindari dampak yang disebabkan oleh pemotongan sudut kanan; dan memeriksa komposisi pendingin untuk menghindari penggunaan pendingin yang mengandung aditif korosif seperti belerang.

Rencana darurat

Tanggapan darurat fraktur roda gerinda

Jika terjadi fraktur roda gerinda, operator harus segera mengaktifkan tombol berhenti darurat untuk melepaskan daya ke mesin. Kemudian, periksa integritas penutup pelindung untuk memastikan tidak ada puing terbang yang bisa melukai siapa pun. Investigasi kecelakaan harus fokus pada: apakah kecepatan roda gerinda melebihi kecepatan maksimum yang ditentukan pada label; Apakah flange mounting flatness berada dalam 0,01mm; dan apakah roda gerinda sudah kedaluwarsa atau disimpan dengan tidak benar.

Respons kegagalan penjepit benda kerja

Kegagalan penjepitan benda kerja dapat menyebabkan bahaya keselamatan yang serius dan kegagalan benda kerja. Langkah -langkah perbaikan termasuk mengadopsi sistem penentuan posisi ganda: penentuan posisi mekanis untuk memastikan posisi referensi, penjepit hidrolik untuk memberikan gaya penjepit primer, dan penguncian pneumatik sebagai fitur keamanan. Inspeksi visual juga dapat ditambahkan untuk mengkonfirmasi penjepitan benda kerja ada sebelum diproses.

Solusi Masalah Umum:

Gejala	Kemungkinan penyebabnya	Larutan
Riak permukaan benda kerja	Gerinda roda ketidakseimbangan/keausan bantalan spindle	Penyeimbangan/ganti bantalan
Akurasi sudut lancip melebihi	Kehilangan akurasi geometris mesin	Level dan panduan mesin mengkalibrasi ulang
Pakaian roda gerinda yang berlebihan	Parameter penggilingan yang berlebihan	Kurangi kecepatan linier sebesar 15%-20%
Permukaan benda kerja terbakar	Kusam pendingin/penggilingan roda yang tidak mencukupi	Tingkatkan aliran pendinginan/ganti dalam waktu
Efisiensi penggilingan yang menurun	Pori -pori roda gerinda tersumbat	Bersihkan atau kembalikan dengan batang pembersih khusus

Sistem pemeliharaan preventif

Poin Kunci Pemeliharaan Harian

Pemeliharaan harian sangat penting untuk memastikan operasi peralatan jangka panjang dan stabil. Sebelum dimulainya setiap shift kerja, inspeksi berikut harus dilakukan: konsentrasi pendingin harus diperiksa menggunakan refraktometer untuk memastikan konsentrasi tetap berada dalam kisaran 4% -6%; Tekanan sistem udara harus diperiksa untuk mempertahankan tekanan operasi 0,5-0,7 MPa; dan roda penggilingan harus diperiksa secara visual untuk retakan, cacat, atau kelainan lainnya.

Pemeliharaan pasca-shift sama pentingnya dan termasuk: membersihkan meja kerja dan pemisah magnetik untuk menghilangkan keripik logam dan penumpukan abrasif; menghapus penjaga pedoman untuk mencegah chip memasuki permukaan pedoman; Merekam data ganti roda dan jumlah benda kerja yang diproses selama shift, dan memelihara catatan operasi peralatan yang lengkap.

Rencana Pemeliharaan Berkala

Pemeliharaan mingguan berfokus pada memeriksa sistem pelumasan guideway untuk memastikan bahwa tingkat minyak setidaknya 80% dan bahwa garis pelumasan tidak terhalang. Sistem hidrolik harus diperiksa secara menyeluruh setiap bulan, dengan fokus pada diferensial tekanan filter. Jika diferensial tekanan melebihi 0,3 MPa, filter harus diganti.

Sistem spindel harus diperiksa secara profesional setiap triwulan, menggunakan mikrometer presisi tinggi untuk mengukur runout radial spindel, yang tidak boleh melebihi 0,002 mm. Kenaikan suhu spindel juga harus diperiksa; Seharusnya tidak melebihi 15 ° C setelah empat jam operasi kontinu. Pemeliharaan tahunan membutuhkan teknisi profesional untuk melakukan kalibrasi penuh alat mesin dan mengembalikan semua akurasi posisi ke standar pabrik.

Manajemen Kehidupan Komponen Kunci

Sebagai komponen inti, bantalan spindle disarankan untuk diganti setelah 8.000 jam operasi, terlepas dari kondisi permukaan. Guideway slider biasanya memiliki umur lima tahun dan harus segera diganti untuk menghindari hilangnya akurasi. Flensa roda gerinda harus diperiksa torsi setiap 2.000 jam untuk memastikan pemasangan yang aman dan andal. Pendingin harus sepenuhnya diganti setiap tiga bulan untuk mencegah kerusakan yang mempengaruhi kinerja pemesinan.

Keramik CBN Grinding Wheel Precision Cone Grinding Machine Panduan Pemeliharaan

Kategori pemeliharaan	Item pemeliharaan	Detail dan Standar Operasi	Siklus	Catatan persyaratan
Pemeliharaan harian	Inspeksi Pendingin	Periksa konsentrasi (4%-6%), pH (8,5-9,5), akurasi filtrasi ≤ 25μm	Per shift	Catat konsentrasi dan kotoran
	Inspeksi visual roda gerinda	Periksa retakan, cacat, dan partikel abrasif yang longgar, dan lubang udara bersih (pistol udara 0,6MPA).	Setiap shift	Ambil foto dan arsipkan kelainan apa pun.
	Periksa sistem tekanan udara.	Pastikan tekanannya antara 0,5-0,7MPA dan tidak ada kebocoran dalam perpipaan.	Setiap shift	Mencatat nilai tekanan.
Pemeliharaan mingguan	Panduan pelumasan kereta api	Tambahkan minyak khusus, isi ≥ 80%	Mingguan	Rekam poin dan jumlah pelumas
	Inspeksi Sistem Hidrolik	Periksa diferensial tekanan filter (<0,3 MPa) dan level oli dalam kisaran yang ditandai.	Mingguan	Catat diferensial tekanan dan level oli.
	Pemeriksaan keseimbangan dinamis roda penggilingan.	Gunakan penyeimbang dinamis untuk mengkalibrasi ke G1.0 (ketidakseimbangan ≤ 0,4 g · mm/kg).	Mingguan atau setelah mengganti roda gerinda.	Catat ketidakseimbangan.
Pemeliharaan bulanan	Inspeksi akurasi spindel	Ukur runout radial (≤0.003mm) dan permainan aksial (≤0.002mm)	Bulanan	Simpan Laporan Inspeksi
	Penggantian pendingin	Ganti sepenuhnya pendingin dan bersihkan pipa dan tangki.	Setiap tiga bulan	Catat tanggal penggantian dan nomor model.
	Kalibrasi akurasi geometris alat mesin.	Periksa vertikalitas setiap sumbu menggunakan interferometer laser (sumbu x/z ≤ 0,005mm/300mm).	Triwulanan	Simpan sertifikat kalibrasi di file.
Pemeliharaan tahunan	Perombakan mesin penuh	Termasuk pemandu penggilingan rel, penyesuaian preload sekrup, dan pengujian isolasi sistem listrik	Tahunan	Laporan Pemeliharaan Lengkap
Manajemen Kehidupan Komponen Kunci	Penggantian bantalan spindel	Penggantian wajib setelah 8.000 jam operasi, menggunakan bantalan keramik	Diakumulasikan oleh jam	Rekam waktu penggantian dan batch
	Ganti rel pemandu dan slider	Ganti setiap 5 tahun atau saat permainan yang signifikan berkembang	5 tahun	Catat alasan penggantian
	Kalibrasi flensa roda gerinda	Periksa kerataan (≤ 0,01mm). Torsi baut harus mematuhi instruksi pabrik.	Setiap 2000 jam	Catat nilai torsi
Tanggap darurat	Retak roda penggilingan	Segera hentikan mesin → periksa penutup pelindung → periksa masalah kecepatan/pemasangan → ganti roda gerinda	Dalam hal terjadi celah	Isi laporan insiden
	Kegagalan penjepit benda kerja	Stop Machine → Periksa tekanan penjepit (3-5 MPa) → Tingkatkan inspeksi visual → optimalkan penentuan posisi	Saat ini terjadi	Catat tindakan korektif

Tindakan Pencegahan Pemeliharaan:

Keselamatan pertama: Sebelum pemeliharaan, lepaskan catu daya dan lepaskan tekanan. Pakai peralatan pelindung.

Alat: Gunakan alat inspeksi yang direkomendasikan pabrikan (seperti interferometer laser dan penyeimbang dinamis).

Keterlacakan Data: Konfirmasi tanda tangan diperlukan untuk setiap operasi pemeliharaan, dan data akan diarsipkan setidaknya selama tiga tahun.

Peringatan abnormal: Segera matikan mesin untuk diselidiki jika masalah seperti peningkatan getaran atau kenaikan suhu abnormal terdeteksi.

6. Keramik cbn roda gerinda presisi kerucut mesin faq

Apa keuntungan dari roda penggilingan CBN yang dianut di atas roda penggilingan tradisional?

Menjawab:

Umur yang sangat panjang: Kekerasan CBN adalah yang kedua setelah berlian, dan ketahanan ausnya lebih dari 100 kali lebih besar dari roda penggilingan corundum, secara signifikan mengurangi frekuensi penggantian.

Stabilitas termal yang tinggi: CBN dapat menahan suhu hingga 1400 ° C, mencegah luka bakar benda kerja (roda penggilingan konvensional gagal pada 800 ° C).

Retensi Presisi Tinggi: Ikatan Vitrifikasi menunjukkan kekakuan yang sangat baik, gaya penggilingan yang stabil, dan dapat mencapai kerajaan lancip kurang dari 1μm.

Efisiensi Tinggi: Tingkat penghilangan logam meningkat 30%-50%, membuatnya cocok untuk bahan yang sulit untuk mesin seperti baja yang dikeraskan dan paduan suhu tinggi.

Bagaimana cara memilih roda gerinda CBN yang tepat? A: Parameter berikut harus disesuaikan berdasarkan materi benda kerja dan persyaratan presisi:

Ukuran grit:

Giling kasar (RA 0.8μm): #80- #120

Penggilingan halus (RA 0,1μm): #400- #2000

Konsentrasi:

Baja yang dikeraskan: 100%-150%

Carbide: 75%-100%

Bahan pengikat:

Keramik fase kaca: tujuan umum

Keramik mikrokristalin: persyaratan ketangguhan yang tinggi

Bagaimana cara menyelesaikan tanda obrolan selama kerucut penggilingan?

A: Langkah Pemecahan Masalah:

Balancing dinamis: Roda gerinda harus G1.0 grade (ketidakseimbangan ≤ 0,4g · mm/kg).

Periksa bantalan spindel: Ganti apakah RACEAL RUNOUT> 0,003mm.

Sesuaikan parameter:

Kurangi kecepatan linier sebesar 10% -15% (mis., Dari 120m/s hingga 100m/s).

Kurangi laju umpan hingga 50% dari nilai asli.

Mengoptimalkan penjepitan: Tingkatkan titik dukungan benda kerja dan mengurangi overhang.

Apa yang mungkin menjadi penyebab penurunan kehidupan roda penggilingan yang tiba -tiba?

Jawaban: Penyebab dan Solusi Umum:

Menyebabkan	Larutan
Parameter penggilingan yang berlebihan	Kurangi kecepatan garis atau laju umpan
Konsentrasi pendingin yang tidak mencukupi (<4%)	Konsentrasi Ulang 6%
Pori -pori roda gerinda tersumbat	Bersihkan dengan pistol udara bertekanan tinggi 0,6 MPa
Ubah bahan benda kerja (mengandung fase keras)	Gunakan konsentrasi yang lebih tinggi (150%) atau roda gerinda grit yang lebih halus

Bagaimana saya bisa menghindari luka bakar benda kerja selama penggilingan kerucut?

Menjawab:

Optimalisasi Pendinginan:

Laju aliran ≥ 15 L/min · mm (lebar roda gerinda)

Gunakan roda gerinda yang didinginkan secara internal atau nosel ganda (sudut 15 °)

Penyesuaian proses:

Tingkatkan jumlah siklus pemolesan (≥ 3 penggilingan bebas percikan)

Kurangi laju umpan hingga 30%

Pilihan roda penggilingan:

Gunakan roda gerinda dengan porositas tinggi (30%-40%) untuk meningkatkan disipasi panas.

Bagaimana cara menyelesaikan penyimpangan sudut kerucut (> ± 01 °) setelah pemesinan?

Menjawab:

Mengkalibrasi akurasi geometris mesin:

Gunakan interferometer laser untuk memeriksa tegak lurus sumbu x/z (kesalahan ≤ 0,005 mm/300 mm).

Memperbaiki sudut ganti roda gerinda:

Gunakan blok sudut standar untuk mengkalibrasi lemari rol berlian. Periksa kekakuan perlengkapan:

Kontrol gaya penjepit pada 3-5 MPa untuk mencegah deformasi benda kerja.

Apakah roda penggilingan CBN vitrifikasi memerlukan saus khusus?

Menjawab:

Alat ganti: Rol berlian direkomendasikan (umur panjang dan presisi tinggi).

Pengaturan Parameter:

Tingkat umpan ganti: 0,002-0,005 mm/stroke

Rasio Kecepatan Dressing: 0,4 hingga 0,8 (roda gerinda ke rasio kecepatan linier roller)

Persyaratan penggilingan: Tiga tiket bebas percikan diperlukan setelah berpakaian.

Penyesuaian apa yang dibutuhkan setelah memasang roda gerinda?

Menjawab:

Tes Idle Run: Tingkatkan kecepatan bertahap ke kecepatan operasi dan jalankan selama 30 menit.

Balancing dinamis: Gunakan penyeimbang online untuk menyesuaikan diri dengan G1.0.

Verifikasi Penggilingan Uji:

Proses 2-3 spesimen dan periksa dimensi dan kualitas permukaan.

Sesuaikan dengan halus jumlah saus atau parameter penggilingan berdasarkan hasilnya.

7. Masalah dan Solusi Umum Selama Pengoperasian Keramik CBN Grinding Wheel Precision Cone Grinding Machines

Masalah kualitas permukaan

Tanda obrolan biasa

Karakteristik: striasi periodik dengan panjang gelombang 0,1-0.5mm

Memperbaiki:

Periksa getaran pondasi (harus ≤2μm/s)

Sesuaikan kecepatan untuk menghindari frekuensi resonansi

Gunakan roda gerinda yang tidak sama (seruling spiral)

Pembakaran permukaan

Kriteria: lapisan perubahan warna oksigen

Penanggulangan kunci:

Tingkatkan laju aliran pendingin hingga ≥15 L/min · mm

Mengadopsi desain roda penggilingan yang didinginkan secara internal

Kurangi laju umpan sebesar 30% dan tambahkan tiga tiket pemolesan tambahan

Kelainan roda gerinda

Keausan abnormal

Kasus Khas: Umur menurun lebih dari 50%

Solusi Optimalisasi:

Sesuaikan konsentrasi CBN (100-125% untuk baja yang dikeraskan)

Ubah parameter ganti (laju umpan ≤ 0,001 mm/stroke)

Gandum gandum abrasif

Gejala: "Bintik botak" muncul di permukaan roda gerinda

Akar penyebab:

Kekurangan Kekuatan Obligasi

Dampak pemotongan sudut kanan

Metode Peningkatan:

Gunakan roda gerinda ikatan keramik mikrokristalin

Mengadopsi metode pemotongan kemiringan <5 °

Masalah Sistem Proses

Ketidakstabilan dimensi

Poin Kontrol Kunci:

Kontrol suhu sekitar pada 20 ± 1 ° C

Memicu kompensasi pengukuran online setiap 10 buah

Menetapkan model kompensasi deformasi termal

Pemecahan masalah darurat

Retak roda penggilingan

Prosedur darurat:

Berhenti darurat segera

Periksa integritas penutup pelindung

Periksa apakah kecepatan melebihi batasnya

Benda kerja terbang

Langkah -langkah pencegahan:

Gunakan penentuan posisi ganda mekanik dan hidrolik

Instal sistem konfirmasi visual

Rekomendasi Optimasi Pemeliharaan

Inspeksi Harian:

Konsentrasi pendingin (4-6%)

Penampilan roda penggilingan (retak/cacat)

Pemeliharaan Berkala:

Mingguan: Pelumasan Guideway (pengisian minyak ≥ 80%)

Bulanan: Inspeksi Runout Spindle (≤ 0,003mm)

Lampiran: Tabel Diagnosis Cepat

Deskripsi masalah	Item inspeksi prioritas	Batas waktu
Tanda obrolan	Balancing/bantalan dinamis	Dalam 2 jam
Luka bakar	Sistem pendingin	Shutdown langsung
Pelampauan dimensi	Kompensasi Suhu	Tekad selama shift

Keuntungan bawaan yang ditentukan oleh sifat material

Superabrasif yang tak tergantikan

CBN (boron nitrida kubik) menawarkan kekerasan 4.500 HV, kedua setelah berlian, namun stabilitas suhu tinggi (1400 ° C) jauh melebihi berlian (yang teroksidasi pada 800 ° C).

Perbandingan khas: Ketika pemesinan baja keras (HRC 60), umur roda CBN adalah 100 kali lipat dari roda corundum.

Efek sinergis dari ikatan vitrifikasi: Struktur keramik mikrokristalin menggabungkan kekakuan (elastis modulus 100 GPa) dengan sifat pemangkasan diri.

Porositas yang dapat dikendalikan (5%-40%) meningkatkan disipasi panas dibandingkan dengan ikatan resin/logam.

Terobosan dalam retensi presisi

Stabilitas tingkat nano

Tingkat kehilangan biji -bijian abrasif <0,1%/jam, memastikan yang berikut bahkan setelah 2000 siklus:

Kebulatan ≤ 1μm

Toleransi sudut kerucut ± 0,003 °

Kontrol deformasi termal

Konduktivitas termal adalah 1300W/(M · K), dan suhu zona gerinda 200 ° C lebih rendah dari roda penggilingan corundum.

Data yang diukur: Suhu permukaan benda kerja <150 ° C saat menggiling paduan titanium (proses konvensional> 400 ° C)

Evolusi teknologi berwawasan ke depan

Kecocokan alami untuk penggilingan cerdas

Perilaku keausan yang sangat dapat diprediksi, cocok untuk:
