Mengapa mesin bubut CNC Anda mengonsumsi begitu banyak energi? Berikut solusi optimasi hemat energi!

1. Lima faktor yang berkontribusi pada konsumsi energi tinggi Mesin bubut CNC

Penuaan dan Inefisiensi Peralatan

Peralatan usang dengan masa pakai yang melebihi 8-10 tahun

Kehilangan efisiensi karena keausan komponen transmisi mekanis

Sistem kontrol yang sudah ketinggalan zaman yang gagal mengelola konsumsi energi secara akurat

Pengaturan parameter pemesinan yang tidak tepat

Kecepatan pemotongan yang tidak cocok, laju umpan, dan kedalaman pemotongan

Waktu pemalasan berlebihan dan waktu pemesinan yang efektif rendah

Operasi daya penuh terus menerus dari sistem pendingin

Sistem motor yang tidak efisien

General Asynchronous Motors memiliki efisiensi hanya 75-85%

Pengaturan Parameter Inverter yang Tidak Benar

Pencocokan motor yang buruk

Limbah energi dalam sistem tambahan

Sistem hidrolik bocor dan pengaturan tekanan yang terlalu tinggi

Penggunaan sistem pendinginan dan pelumasan yang berlebihan

Desain sistem pencahayaan dan ventilasi yang tidak tepat

Manajemen produksi yang buruk

Waktu idle berlebihan saat peralatan idle

Rute proses pemesinan yang tidak dioptimalkan

Kurangnya sistem pemantauan dan analisis konsumsi energi

Rencana Optimasi Penghematan Energi Bubut CNC

Peningkatan Peralatan dan Rencana Retrofit

Proyek renovasi	Penghematan energi	Periode pengembalian
Penggantian motor spindel magnet permanen efisiensi tinggi	15-25% penghematan energi	1,5-2 tahun
Pemasangan sistem kontrol konversi frekuensi cerdas	Penghematan energi 10-15%	1-1,5 tahun
Tingkatkan ke Panduan Rol Presisi Tinggi	5-8% penghematan energi	2-3 tahun
Pemasangan Sistem Pemantauan Energi	8-12% penghematan energi tidak langsung	0,5-1 tahun

Memproses strategi optimasi proses

(1) Optimalisasi Parameter Pemotongan

Gunakan teknologi pemotongan berkecepatan tinggi untuk meningkatkan tingkat penghapusan material

Gunakan perangkat lunak cam untuk mengoptimalkan jalur alat

Menerapkan pemotongan kering atau teknologi pelumasan minimal

(2) Optimalisasi Penjadwalan Produksi

Mengatur urutan pemrosesan secara rasional untuk mengurangi pemalasan peralatan

Proses Batch Bagian yang serupa untuk mengurangi waktu perubahan alat

Menerapkan pemeliharaan preventif untuk menghindari downtime mendadak

Tindakan hemat energi sistem tambahan

(1) Modifikasi sistem pendingin

Pasang pompa pendingin yang dikendalikan oleh frekuensi variabel

Gunakan sistem kontrol suhu cerdas

Gunakan perangkat filter pendingin efisiensi tinggi

(2) Optimalisasi Sistem Hidrolik

Gunakan motor servo untuk menggerakkan pompa hidrolik

Menerapkan kontrol pencocokan tekanan

Periksa sealing pipa secara teratur

Pertimbangan untuk menerapkan renovasi hemat energi

Penilaian awal sangat penting

Melakukan audit energi terperinci

Identifikasi titik konsumsi energi utama

Hitung Pengembalian Investasi

Strategi implementasi langkah demi langkah

Mulailah dengan perangkat lunak yang mudah dan sulit, pertama kali, lalu perangkat keras

Memelopori dulu, lalu meningkatkan

Menetapkan garis dasar hemat energi

Pemantauan dan Peningkatan Berkelanjutan

Menganalisis data konsumsi energi secara teratur

Menetapkan metrik kinerja hemat energi

Terus mengoptimalkan teknik pemrosesan

2. Fungsi dan Keuntungan Bubut CNC

Fungsi dasar mesin bubut CNC

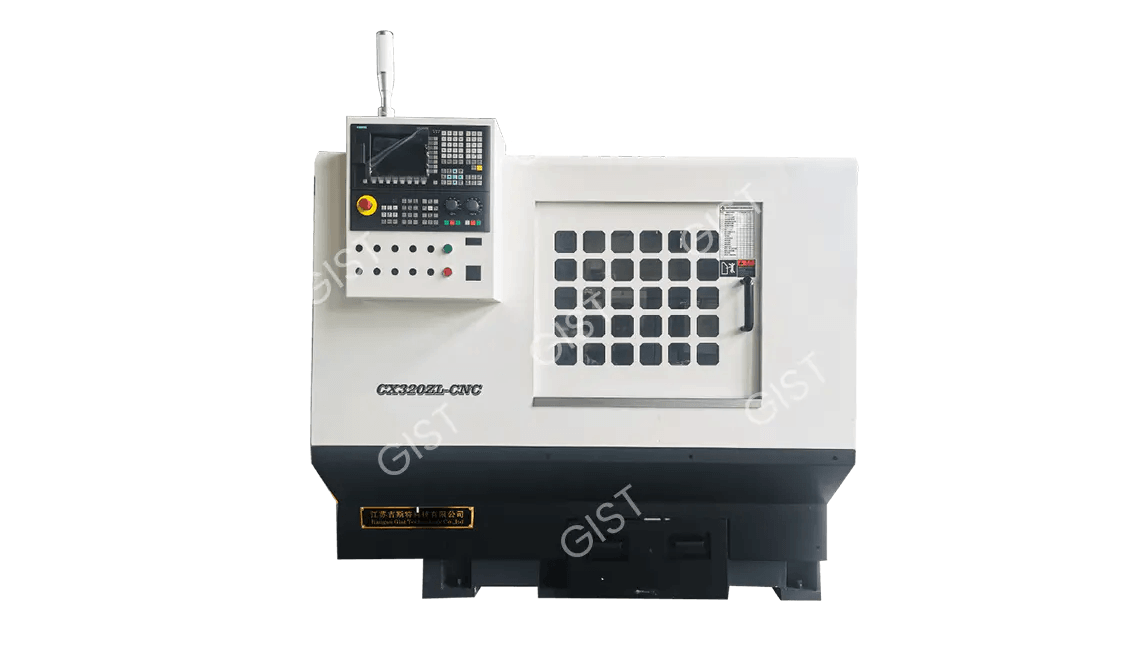

Bubut CNC (mesin bubut Kontrol Numerik Komputer) adalah peralatan pemrosesan modern yang menggunakan sinyal digital untuk mengontrol gerakan alat mesin dan proses pemesinan. Mereka memainkan peran yang tak tergantikan dalam industri manufaktur:

Pemesinan bagian-bagian presisi: Mereka mampu memes oleh berbagai bagian berputar seperti poros, cakram, dan lengan, mencapai akurasi dimensi IT6-IT7 dan kekasaran permukaan RA0.8-1.6μm.

Pemesinan Bentuk Kompleks: Melalui tautan multi-sumbu, mereka dapat mengkompleks permukaan melengkung, lancip, benang (termasuk benang multi-start), dan kontur berbentuk khusus, bentuk yang sulit dicapai pada mesin bubut tradisional.

Jaminan Produksi Massal: Melalui kontrol program, mereka mencapai konsistensi tinggi dalam proses pemesinan, menjadikannya sangat cocok untuk produksi standar suku cadang presisi tinggi skala besar.

Yayasan untuk Produksi Otomatis: Sebagai komponen kunci dari Fleksibel Manufacturing Systems (FMS) dan jalur produksi otomatis, mereka memungkinkan operasi kolaboratif dengan peralatan lainnya.

Keuntungan Inti dari mesin bubut CNC

( 1 ) Presisi tinggi dan pengulangan tinggi

Menggunakan drive sekrup bola, akurasi penentuan posisi dapat mencapai ± 0,005mm.

Sistem kontrol loop tertutup mengkompensasi kesalahan secara real time.

Pengulangan pemesinan mencapai hingga 99,9%, mengurangi kesalahan manusia.

( 2 ) Efisiensi pemesinan yang meningkat secara signifikan

Parameter pemotongan yang dioptimalkan:

Kecepatan spindel dapat mencapai lebih dari 8000 rpm (dibandingkan dengan 2000 rpm untuk mesin bubut tradisional).

Kecepatan lintasan cepat melebihi 30 m/menit.

Mengurangi waktu pembantu:

Waktu perubahan alat otomatis adalah 1-3 detik.

Panggilan program instan selesai.

Efisiensi pemesinan 3-5 kali lebih tinggi dari mesin bubut biasa.

( 3 ) Pemesinan fleksibel

Memproses bagian yang berbeda dapat diproses dengan mengubah program.

Mesin tunggal dapat menyelesaikan beberapa proses seperti memutar, mengebor, dan mengetuk.

Beralih dengan cepat antara jenis produk, beradaptasi dengan produksi kecil-batch dari berbagai varietas.

(4) Operasi Cerdas

Dilengkapi dengan pengaturan alat otomatis, kompensasi alat, dan fungsi diagnosis kesalahan.

Antarmuka pemrograman grafis menyederhanakan operasi.

Penyimpanan ratusan file. Program pemesinan tunggal dapat dipanggil kapan saja.

( 5 ) Kemampuan kontrol kualitas

Pemantauan waktu nyata dari proses pemesinan

Deteksi otomatis dan kompensasi keausan pahat

Data pemrosesan dapat dilacak untuk manajemen kualitas yang mudah

Fitur teknis dari mesin bubut CNC

( 1 ) Struktur mekanis

Tempat tidur tinggi:

Terbuat dari besi cor meehanite atau beton resin

Struktur tulang rusuk yang dioptimalkan untuk resistensi getaran yang lebih baik

Sistem Panduan Presisi:

Panduan roller linier atau panduan geser

Struktur yang dimuat sebelumnya menghilangkan reaksi

Spindle berkinerja tinggi:

Bantalan keramik atau bantalan hidrostatik

Sistem pendingin suhu konstan mengontrol deformasi termal

( 2 ) Fitur sistem kontrol

Kontrol tautan multi-sumbu:

Konfigurasi Standar: Sumbu X dan Z, sumbu C dan Y opsional

Memungkinkan operasi penggilingan dan putar

Modul Fungsi Cerdas:

Alat Manajemen Kehidupan

Kontrol adaptif

Sistem Perlindungan Tabrakan

( 3 ) Fitur sistem alat

Turret standar VDI/BMT

Mendukung alat langsung (fungsi penggilingan dan pengeboran)

Mekanisme Perubahan Alat Cepat

Sistem Pendinginan Tekanan Tinggi (Opsional)

Perbandingan keunggulan aplikasi dari mesin bubut CNC

Item perbandingan	Mesin bubut CNC	Mesin bubut tradisional
Akurasi pemesinan	± 0,005mm	± 0,05mm
Bagian yang kompleks	Machinable	Sulit untuk mesin
Waktu pergantian	10-30 menit	2-4 jam
Persyaratan operasi	Diperlukan keterampilan pemrograman	Tergantung pada pengalaman teknisi
Biaya tenaga kerja	Satu orang dapat mengoperasikan beberapa mesin	Satu orang mengoperasikan satu mesin
Cocok untuk produksi batch	Produksi batch tunggal hingga besar	Produksi batch kecil

Skenario aplikasi yang khas

• Pabrikan Otomotif: Pemrosesan komponen utama seperti poros mesin, cakram rem, dan hub roda
• Aerospace: Bagian-bagian presisi tinggi seperti Turbine Blade Tenon dan Aviation Sendi
• Perangkat medis: Komponen presisi seperti sendi buatan dan instrumen bedah
• Pembuatan Cetakan: Pemrosesan inti dan rongga untuk cetakan injeksi dan casting die
• Komunikasi elektronik: Bagian presisi seperti konektor serat optik dan perangkat frekuensi radio

Menurunkan biaya keseluruhan

Berkurangnya ketergantungan tenaga kerja

Satu operator dapat mengelola banyak mesin, mengurangi biaya tenaga kerja.

Kebutuhan akan teknisi terampil berkurang, memungkinkan operator baru untuk beroperasi dengan pelatihan minimal.

Penghematan material dan energi

Parameter pemotongan yang dioptimalkan mengurangi tingkat memo (dari 5% menjadi 0,5%).

Spindel listrik efisiensi tinggi menggunakan energi 20% hingga 30% lebih sedikit daripada motor tradisional.

Kehidupan alat yang lebih lama

Parameter Pemotongan Cerdas Tekanan Tinggi Meningkatkan Umur Alat sebesar 50% hingga 100%.

Mengurangi Perubahan Alat Frekuensi Mengurangi Biaya Alat.

3. Analisis dan solusi untuk masalah bubut CNC umum

Sebagai peralatan pemesinan presisi, mesin bubut CNC terikat untuk menghadapi berbagai masalah selama penggunaan. Memahami masalah -masalah ini dan solusinya sangat penting untuk memastikan kualitas pemesinan dan meningkatkan efisiensi produksi.

Masalah akurasi pemesinan

• Akurasi dimensi berlebihan

Gejala: dimensi bagian setelah pemesinan di luar kisaran toleransi

Penyebab Analisis:

Pengaturan parameter kompensasi alat yang salah

Bacaan mesin yang berlebihan

Deformasi benda kerja selama penjepit

Deformasi termal yang disebabkan oleh fluktuasi suhu

Solusi:

Periksa secara teratur dan kompensasi untuk serangan balasan

Gunakan sistem perlengkapan yang lebih stabil

Kontrol Suhu Lokakarya Suhu (lebih disukai 20 ± 2 ° C)

Panaskan alat mesin sebelum pemesinan (setidaknya selama 30 menit)

• Kebulatan/silindrisitas yang buruk

Gejala: ovalisasi atau lancip pada bagian silinder

Penyebab Analisis:

Runout radial spindel yang berlebihan

Ketidaksejajaran tengah dan spindel

Kekuatan pemotongan berlebihan yang mengarah ke deformasi

Pakaian alat yang tidak rata

Solusi:

Periksa dan sesuaikan akurasi spindle (runout harus ≤ 0,005mm)

Koaksialitas Pusat Mengkalibrasi ulang

Optimalkan parameter pemotongan (kurangi pakan atau kedalaman potongan)

Ganti alat secara teratur dan implementasikan kompensasi keausan pahat

Masalah kualitas permukaan

• Kekasaran permukaan yang buruk

Gejala: Tanda alat yang jelas atau tanda obrolan di permukaan mesin

Penyebab Analisis:

Parameter pemotongan yang tidak tepat (kecepatan terlalu rendah atau terlalu tinggi)

Geometri alat yang tidak tepat

Alat mesin yang tidak mencukupi kekakuan menyebabkan getaran

Pendinginan dan pelumasan yang tidak memadai

Solusi:

Tingkatkan Kecepatan Pemotongan (150-300 m/menit yang disarankan untuk alat karbida)

Gunakan sudut rake yang tajam dan jari -jari hidung pahat yang sesuai

Periksa dan kencangkan semua bagian yang bergerak

Pastikan aliran dan tekanan pendingin yang memadai

• Pembakaran permukaan

Gejala: Perubahan warna atau lapisan yang dikeraskan di permukaan mesin

Penyebab Analisis:

Suhu pemotongan yang berlebihan

Pakaian pahat yang parah

Konsentrasi pendingin yang tidak mencukupi

Laju umpan yang tidak mencukupi yang menyebabkan peningkatan gesekan

Solusi:

Ganti alat usang segera

Tingkatkan konsentrasi pendingin (5-10% direkomendasikan)

Tingkatkan laju umpan yang tepat (hindari kurang dari 0,05 mm/menit)

Gunakan sistem pendingin tekanan tinggi (tekanan ≥ 7 MPa)

Masalah kegagalan mekanis

• Kelainan spindel

Gejala: getaran spindel, kebisingan abnormal, atau kenaikan suhu yang berlebihan

Penyebab Analisis:

Pakaian bantalan atau pelumasan yang buruk

Ketegangan sabuk yang tidak rata

Ketidakseimbangan dinamis spindel

Kegagalan drive motor

Larutan:

Ganti bantalan spindel secara teratur (8.000 jam disarankan)

Periksa dan sesuaikan ketegangan sabuk

Kembali keseimbangan

Periksa arus output drive untuk stabilitas

• Panduan Gerakan Abnormal Rail

Gejala: resistensi gerakan tinggi, posisi yang tidak akurat, atau kebisingan abnormal

Penyebab Analisis:

Tidak mencukupi pemandu pelumasan rel

Preload sekrup bola yang tidak efektif

Penjaga kereta panduan macet

Permukaan rel pemandu usang

Larutan:

Pastikan sistem pelumasan otomatis berfungsi dengan baik (laju aliran oli 0,1-0,3 mL/menit)

Sesuaikan sekrup preload

Bersihkan keripik dari penjaga rel pemandu

Keausan parah membutuhkan penggantian rakitan rel pemandu

Masalah Sistem Kontrol Listrik

• Alarm sistem servo

Kode Alarm Umum:

Alarm kelebihan beban (al.10)

Kesalahan Encoder (Al.16)

Alarm tegangan berlebih (al.30)

Metode Penanganan:

Periksa beban mekanik yang berlebihan

Periksa kabel encoder longgar

Ukur untuk tegangan kisi yang stabil (380V ± 10%)

Ganti drive servo jika perlu

• CNC System Crash

Gejala: sistem tidak responsif atau secara otomatis restart

Penyebab Analisis:

Sistem overheating

Gangguan catu daya

Konflik perangkat lunak

Memori yang tidak mencukupi

Solusi:

Periksa operasi kipas pendingin yang tepat

Pasang regulator dan filter tegangan

Program yang tidak perlu secara teratur membersihkan

Lakukan Cadangan Sistem dan Pulihkan

Masalah terkait alat

• Keausan pahat abnormal

Jenis Pakaian:

Wear sisi (ganti jika VB> 0.3mm)

Pakaian cradle

Tip alat chipping

Langkah -langkah pencegahan:

Pilih bahan pahat yang sesuai (karbida/cbn/keramik) untuk material

Gunakan parameter pemotongan yang dioptimalkan (lihat rekomendasi pabrikan alat)

Pastikan pendinginan dan pelumasan yang memadai

Hindari pemotongan yang terputus -putus

• Pencabutan/kerusakan alat

Penyebab utama:

Perubahan mendadak dalam gaya pemotongan (mis., Stok yang tidak rata)

Alat berlebihan overhang

Bintik -bintik keras di benda kerja

Kesalahan program yang mengarah ke tabrakan

Langkah -langkah pencegahan:

Periksa stok stok sebelum pemesinan

Minimalkan alat overhang (tidak lebih dari 4 kali diameter)

Gunakan pemotongan tambahan (kasar dan finishing)

Gunakan perangkat lunak simulasi untuk memverifikasi program

Masalah Operasi dan Pemeliharaan

• Masalah penjepit benda kerja

Kesalahan Umum:

Kekuatan penjepit berlebihan yang mengarah ke deformasi

Pemilihan datum penentuan posisi yang tidak tepat

Kegagalan untuk secara teratur mengkalibrasi fixture

Pendekatan yang Benar:

Gunakan kunci pas torsi untuk mengontrol gaya penjepit (biasanya 50-100 nm)

Melekat pada prinsip datum yang seragam

Periksa akurasi penentuan posisi fixture setiap bulan (≤ 0,01 mm)

• Pemeliharaan rutin yang tidak memadai

Item pemeliharaan kunci:

Sistem Pelumasan: Periksa level oli dan kualitas mingguan

Sistem Pendingin: Ganti cairan pendingin dan bersihkan radiator setiap bulan

Sistem pneumatik: periksa filter dan tiriskan setiap hari

Sistem Listrik: Periksa Triwulan Terminal

Masalah pemrosesan material khusus

• Alat stainless steel menempel

Larutan:

Gunakan alat yang tajam (sudut rake 12-15 °)

Tingkatkan kecepatan pemotongan (≥120 m/menit)

Gunakan cairan pemotongan yang mengandung aditif tekanan ekstrem

Hindari pemesinan berkecepatan rendah dan memberi makan tinggi

• Tepi built-up paduan aluminium

Langkah -langkah pencegahan:

Gunakan alat PCD

Tingkatkan kecepatan pemotongan (3000-5000 rpm)

Gunakan cairan pemotongan berbasis minyak tanah

Pertahankan hasil akhir berkualitas tinggi pada wajah menyapu alat

Viii. Rekomendasi Proses Diagnosis Masalah

Ketika masalah pemesinan terjadi, disarankan untuk mengikuti langkah -langkah ini untuk pemecahan masalah:

Konfirmasi Fenomena: Catat gejala spesifik (dimensi, permukaan, suara, dll.)

Parameter Pemeriksaan: Verifikasi parameter dan prosedur pemotongan saat ini

Pemeriksaan Alat: Ukur keausan pahat

Kondisi Mesin: Periksa akurasi gerak dan kekakuan setiap sumbu

Analisis Proses: Mengevaluasi rasionalitas rute proses

Konfirmasi Materi: Periksa konsistensi bahan benda kerja

Faktor Lingkungan: Pertimbangkan efek suhu, kelembaban, dan getaran

Rencana pemeliharaan preventif

Item pemeliharaan	Siklus	Detail Inspeksi
Akurasi spindel	Bulanan	Runout radial, permainan aksial
Panduan Kondisi Kereta Api	Mingguan	Kondisi pelumasan, keausan
Penentuan posisi menara	Triwulanan	Pengulangan
Sistem pendingin	Bulanan	Konsentrasi, nilai pH, laju aliran
Sistem Listrik	Semi-tahunan	Blok terminal, resistensi pentanahan

4. Panduan Pemeliharaan dan Perawatan Bubut CNC

Konten pemeliharaan harian

Periksa sebelum memulai mesin

Periksa level oli hidrolik (simpan di posisi 2/3 dari jendela oli)

Konfirmasikan bahwa tekanan udara stabil dalam kisaran 0,4-0,6mpa

Periksa pelumasan rel pemandu masing -masing sumbu (film minyak harus didistribusikan secara merata)

Verifikasi konsentrasi pendingin (5-8% direkomendasikan)

Pemantauan selama operasi

Pantau suara dari operasi spindel (seharusnya tidak ada getaran dan kebisingan yang tidak normal)

Amati gerakan halus setiap sumbu (tidak ada creep atau jitter)

Pantau suhu sistem (kenaikan suhu spindel tidak melebihi 25 ℃)

Operasi sebelum mematikan mesin

Bersihkan chip di meja kerja dan menara (gunakan sikat khusus)

Pindahkan setiap sumbu ke tengah alat mesin (untuk menghindari kekuatan yang tidak rata pada rel pemandu)

Periksa keausan alat dan catat (nilai VB tidak melebihi 0,3mm)

Rencana Pemeliharaan Berkala

(1) Pemeliharaan mingguan

Pemeliharaan Sistem Pelumasan

Periksa level oli pompa pelumasan otomatis (ISO ISO VG32 Panduan Rel Oil)

Lumasi secara manual lengan tailstock (gunakan minyak berbasis lithium)

Bersihkan bagian dalam pelindung rel pemandu (tiup dengan udara terkompresi)

Pemeliharaan sistem pendingin

Bersihkan filter pendingin (ukuran mesh ≥100 mesh)

Periksa nilai pH pendingin (simpan di kisaran 8.5-9.5)

Lepaskan sedimen dari tangki air (batang magnetik menyerap chip logam)

(2) Pemeliharaan bulanan

Periksa bagian mekanik

Ukur runout radial spindel (≤0.005mm)

Periksa preload sekrup bola (clearance aksial ≤0.01mm)

Verifikasi akurasi penentuan posisi menara (pengulangan penentuan posisi ≤0.005mm)

Inspeksi Sistem Listrik

Kencangkan semua terminal kawat koneksi (torsi 2-4n · m)

Periksa resistensi tanah (≤4Ω)

Bersihkan filter kabinet kontrol listrik (pembersihan terbalik dengan udara terkompresi)

(3) Pemeliharaan Triwulan

Pemeliharaan Sistem Hidrolik

Ganti filter oli hidrolik (akurasi filtrasi 10μm)

Periksa tekanan hidrolik (sesuai dengan nilai kalibrasi peralatan)

Periksa penyegelan pipa (tidak ada kebocoran)

Kalibrasi presisi

Interferometer laser untuk memeriksa akurasi penentuan posisi setiap sumbu (kompensasi untuk reaksi)

Ballbar untuk memeriksa kesalahan kebulatan (≤0.015mm)

Setel ulang parameter kompensasi alat

Poin Pemeliharaan untuk Komponen Utama

Sistem spindel

Ganti minyak bantalan spindle setiap 2000 jam (NLGI level 2

Periksa tegangan sabuk secara teratur (defleksi ≤ 10mm/100n tekanan).

Jaga agar spindle lancip tetap bersih (gunakan tongkat perawatan khusus).

Sistem Guideway

Periksa integritas scraper guideway setiap hari.

Berlaku Guideway Anti-Rust Oil Bulanan (Off-Duty Hours).

Sesuaikan Guideway Preload setiap enam bulan.

Sistem menara

Periksa alat Turret Lokasi Pin Wear Mingguan.

Bersihkan alat taper Toolholder (Bersihkan dengan etanol).

Lumasi mekanisme pengindeksan triwulanan (pelumas tekanan ekstrem).

Daftar Alat Pemeliharaan

Jenis Alat	Item tertentu	Aplikasi
Alat kebersihan	Set kuas nilon	Pembersih Chip Guideway
Alat pengukur	Indikator dial (0,01mm)	Deteksi runout spindle
Alat Pelumasan	Senjata minyak manual	Pengisian minyak

Kesalahpahaman dan koreksi pemeliharaan umum

Mitos 1: Lebih banyak pelumasan lebih baik

Fakta: Pengucapan akan menghasilkan film minyak tebal, yang akan mengurangi akurasi

Praktik yang Benar: Lumasi Menurut volume oli yang ditentukan dalam manual peralatan (biasanya 0,1 mL/menit)

Mitos 2: Pendingin hanya perlu diisi ulang, tidak diganti

Fakta: Penggunaan jangka panjang dapat membiakkan bakteri dan merusak peralatan

Praktek yang Benar: Benar -benar mengganti cairan pendingin setiap tiga bulan dan tambahkan biosida setiap minggu

Mitos 3: Penyimpangan akurasi hanya dikompensasi melalui penyesuaian perangkat lunak

Fakta: keausan mekanis harus diperbaiki terlebih dahulu

Praktik yang Benar: Perbaiki Komponen Mekanik terlebih dahulu, lalu sesuaikan parameter perangkat lunak

Manajemen Catatan Pemeliharaan

Disarankan untuk membuat file pemeliharaan digital untuk merekam yang berikut:

Data inspeksi harian (suhu, tekanan, kondisi abnormal)

Informasi Bagian Penggantian Pemeliharaan (Merek, Model, Tanggal Penggantian)

Laporan Tes Akurasi (dengan model instrumen uji)

Catatan pemecahan masalah (gejala, penyebab, solusi)

5. Pertanyaan yang Sering Diajukan (FAQ) Tentang CNC Lathes

• Apa perbedaan antara mesin bubut CNC dan mesin bubut konvensional?

Metode kontrol: CNC bubut dikendalikan oleh program komputer, sedangkan mesin bubut konvensional (mesin bubut manual) bergantung pada operasi manual.

Akurasi pemrosesan: mesin bubut CNC dapat mencapai akurasi ± 0,005mm, sedangkan mesin bubut konvensional umumnya memiliki akurasi ± 0,05mm.

Tingkat otomatisasi: CNC bubut dapat secara otomatis mengubah alat dan menyesuaikan parameter pemotongan, sedangkan mesin bubut konvensional memerlukan operasi manual.

Skenario aplikasi: CNC bubut cocok untuk produksi kompleks, presisi tinggi, dan massal, sedangkan mesin bubut konvensional cocok untuk suku cadang sederhana dan pemrosesan batch kecil.

• Apa yang mungkin menyebabkan penurunan akurasi pemrosesan mesin bubut CNC?

Keausan mekanis: keausan rel pemandu dan timbal menyebabkan peningkatan jarak.

Keausan pahat: Kenasan ujung alat atau chipping mempengaruhi akurasi dimensi.

Deformasi termal: Perluasan termal dari alat mesin atau benda kerja menyebabkan kesalahan.

Kesalahan pemrograman: Pengaturan parameter kode yang tidak tepat (seperti laju umpan berlebihan).

Masalah penjepit: benda kerja tidak dijepit atau tidak diposisikan dengan benar.

Larutan:

Periksa secara teratur dan kompensasi untuk reaksi.

Ganti alat usang segera.

Kontrol suhu sekitar dan panaskan mesin sebelum pemesinan.

Optimalkan program pemesinan untuk memastikan parameter pemotongan yang sesuai.

• Apa yang harus saya lakukan jika tanda obrolan terjadi selama pemesinan mesin bubut CNC?

Kemungkinan penyebab:

Parameter pemotongan yang tidak tepat (seperti umpan berlebihan atau kecepatan rendah).

Alat overhang terlalu panjang atau kurang kaku.

Bantalan spindel mesin dikenakan atau rel pemandu longgar.

Penjepit benda kerja tidak stabil.

Larutan:

Sesuaikan parameter pemotongan (tambah kecepatan, kurangi pakan).

Perpendek ekstensi pahat (hingga tidak lebih dari empat kali diameter alat shank).

Periksa rel spindel dan panduan, dan ganti bantalan atau sesuaikan preload jika perlu.

Gunakan perlengkapan yang lebih stabil (seperti chuck hidrolik).

• Apa yang menyebabkan spindel bubut CNC terlalu panas?

Pelumasan yang tidak mencukupi: Bantalan gelendong kurang minyak atau minyak sudah berumur.

Beban berlebih: parameter pemotongan berlebihan (seperti kedalaman potongan yang berlebihan). Pendinginan yang buruk: Sistem pendingin spindel rusak atau disipasi panas tidak memadai.

Pakaian bantalan: Penggunaan jangka panjang menyebabkan peningkatan pembersihan bantalan.

Larutan:

Periksa sistem pelumasan untuk memastikan aliran oli yang memadai.

Optimalkan parameter pemotongan untuk menghindari kelebihan beban.

Bersihkan saluran pendingin spindel untuk memastikan disipasi panas yang tepat.

Jika bantalan rusak, ganti dan ulangi spindel.

• Bagaimana cara memilih alat bubut CNC yang sesuai?

Bahan benda kerja:

Baja: Alat karbida atau CBN.

Alat Aluminium: PCD (Polycrystalline Diamond).

Baja tahan karat: Carbide yang dilapisi.

Jenis pemrosesan:

Roughing: Gunakan sudut rake tinggi dan sisipan yang kuat.

Finishing: Gunakan ujung tombak yang tajam dan jari -jari hidung kecil.

Tipe Tool Holder:

Putar Eksternal: Gunakan pemegang alat standar ISO.

Pemesinan internal: Gunakan alat yang membosankan atau alat belok internal khusus.

• Bagaimana cara menyelesaikan alarm "servo overload" pada mesin bubut CNC saya?

Kemungkinan penyebab:

Beban mekanik yang berlebihan (mis., Gaya pemotongan berlebihan).

Motor servo atau kegagalan drive.

Panduan panduan/sekrup timbal macet atau pelumasan yang buruk.

Larutan:

Periksa Parameter Pemotongan: Kurangi laju umpan atau kedalaman pemotongan.

Memecahkan Masalah Resistensi Mekanik:

Periksa rel pemandu dan sekrup timah untuk operasi yang lancar.

Pastikan sistem pelumasan berfungsi dengan baik.

Inspeksi Listrik:

Ukur resistensi isolasi motorik.

Periksa kode alarm drive dan ganti jika perlu.

• Bagaimana cara memperluas masa pakai alat pada mesin bubut CNC?

Optimalkan Parameter Pemotongan: Hindari kecepatan rendah dan laju umpan tinggi; Pilih kecepatan dan laju umpan yang tepat.

Pastikan pendinginan yang memadai: Gunakan pendingin bertekanan tinggi (terutama saat pemesinan baja tahan karat dan paduan titanium).

Periksa keausan secara teratur: Ganti alat jika nilai VB melebihi 0.3mm.

Hindari pemotongan yang terganggu: jika perlu, gunakan sisipan dengan ketangguhan yang lebih tinggi (mis., Mereka yang memiliki chipbreaker).

• Apa poin utama untuk pemeliharaan bubut CNC harian?

Harian: Bersihkan chip dan periksa pelumasan dan pendingin. Mingguan: Bersihkan rel pemandu dan periksa akurasi penentuan posisi menara.

Bulanan: Periksa pelarian spindle dan reaksi sekrup timbal.

Triwulan: Ganti oli hidrolik dan bersihkan debu di kabinet kontrol.

• Apa yang harus saya lakukan jika alat ini menempel saat memes oleh baja tahan karat pada mesin bubut CNC?

Gunakan alat yang tajam: sudut rake ≥ 12 ° dan jari -jari ujung pahat kecil.

Tingkatkan kecepatan pemotongan hingga ≥ 120 m/menit untuk mengurangi pengerasan kerja.

Gunakan cairan pemotongan khusus: Mengandung aditif tekanan ekstrem (seperti minyak tersulfurisasi).

Hindari pemotongan berkecepatan rendah untuk mencegah chip lengket.

• Apa tren pembangunan masa depan CNC bubut?

Cerdas: Optimalisasi Parameter Pemesinan dan Kontrol Adaptif.

Gabungan: Penggunaan meluas dari teknologi linkage penggilingan dan putaran dan lima sumbu.

Green Manufacturing: Motor hemat energi dan teknologi pemotongan kering.

Digitalisasi: Pemantauan berbasis cloud dan aplikasi kembar digital.

6. 1 1 peraturan keselamatan dan teknik efisien yang harus diketahui oleh operator mesin bubut CNC

Standar Keselamatan (memastikan keselamatan pribadi dan peralatan)

1. Kenakan peralatan pelindung yang tepat

Diperlukan: Kacamata pengaman, penyumbat telinga peredam kebisingan, pakaian kerja yang ketat, dan sepatu pengaman.

Dilarang: Sarung Tangan (untuk mencegah keterikatan), pakaian longgar, perhiasan, dan rambut panjang yang tidak terikat.

2. Periksa kondisi mesin sebelum menyalakan mesin.

Periksa apakah minyak pelumas dan pendingin sudah cukup.

Konfirmasikan bahwa tekanan udara stabil (0,4-0,6 MPa).

Periksa apakah chuck dan menara terkunci.

3. Melarang ketat menyesuaikan atau mengukur benda kerja saat mesin sedang berjalan.

Jauhkan tangan Anda dari area pemesinan saat spindel berputar.

Benar -benar hentikan mesin sebelum mengukur benda kerja.

4. Jepit benda kerja dengan benar untuk mencegah bahan terbang. Pastikan benda kerja dijepit dengan aman untuk mencegah bahan longgar terbang.

Gunakan perlengkapan yang tepat (seperti chuck hidrolik atau chucks tiga rahang).

5. Biasakan diri Anda dengan lokasi tombol berhenti darurat.

Jika kelainan terjadi (seperti alat yang rusak atau benda kerja yang longgar), segera tekan tombol berhenti darurat.

Uji fungsi berhenti darurat secara teratur untuk operasi yang tepat. 6. Hindari kelebihan beban

Parameter pemotongan (kecepatan, umpan, kedalaman potongan) tidak boleh melebihi nilai pengenal mesin.

Kelebihan beban dapat dengan mudah menyebabkan kerusakan alat atau kegagalan mesin.

Teknik efisiensi (meningkatkan efisiensi dan kualitas pemesinan)

7. Mengoptimalkan pemilihan alat dan parameter pemotongan

Bahan	Alat yang disarankan	Cutting Speed ​​(VC)	Feed (f)
Baja biasa	Karbida yang dilapisi	150-250 m/mnt	0,1-0,3 mm/rev
Stainless Steel	Keramik logam	100-180 m/mnt	0,05-0,2 mm/rev
Paduan Aluminium	Alat PCD	500-1000 m/mnt	0,2-0,5 mm/rev

Tips:

Gunakan laju umpan tinggi dan pemotongan dalam untuk kasar, dan kecepatan tinggi dan laju umpan rendah untuk finishing.

Gunakan perangkat lunak CAM untuk mengoptimalkan jalur alat dan mengurangi perjalanan idle.

8. Gunakan pengaturan alat otomatis untuk mengurangi waktu pengaturan alat manual.

Pengaturan alat laser/kontak dapat dengan cepat mengukur panjang alat dan jari -jari, meningkatkan akurasi.

Kurangi kesalahan manusia dan secara otomatis mengkompensasi perubahan alat.

9. Gunakan "teknologi grup" untuk pemrosesan batch.

Proses bagian serupa bersama -sama untuk mengurangi perubahan alat dan waktu penyesuaian.

Standarisasi perlengkapan dan prosedur untuk meningkatkan efisiensi produksi.

10. Gunakan cairan pendingin dengan bijak untuk memperpanjang masa pakai pahat.

Pendingin berbasis air: Cocok untuk baja dan stainless steel.

Pendingin berbasis oli: Cocok untuk paduan aluminium dan pemesinan presisi.

Minimum Kuantitas Pelumasan (MQL): Mengurangi konsumsi pendingin dan cocok untuk aplikasi yang sensitif terhadap lingkungan.

11. Pertahankan peralatan secara teratur untuk mengurangi waktu henti.

Item pemeliharaan	Siklus	Detail Operasi
Pelumasan Guideway	Sehari-hari	Periksa level oli dan bersihkan chipnya
Inspeksi spindle	Mingguan	Periksa Noise Bearing dan kenaikan suhu
Perawatan sekrup	Monthly	Bersih dan relubrasi

7. Panduan Lengkap untuk Diagnosis Kesalahan Umum Bubut CNC

Diagnosis Kesalahan Sistem Mekanik

1. Kesalahan sistem spindel

Gejala Umum:

Kebisingan abnormal selama rotasi spindel

Kenaikan suhu spindel yang berlebihan (> 65 ° C)

Runout radial spindel berlebih (> 0,01mm)

Kemungkinan Penyebab dan Solusi:

Pakaian bantalan atau pelumasan yang buruk

Periksa Aliran Minyak Sistem Pelumasan

Ganti bantalan spindel (Tipe yang ditentukan pabrik yang disarankan)

Jumlah yang sesuai dari minyak spindel berkecepatan tinggi

Ketegangan sabuk yang tidak rata atau usang

Sesuaikan tegangan sabuk dengan nilai yang ditentukan (biasanya defleksi 6-8mm per 10kg beban)

Ganti sabuk usang (Penggantian Sabuk Lengkap Disarankan)

Kesalahan motor spindle

Periksa motor keseimbangan tegangan tiga fase

Ukur resistansi isolasi motor (harus> 1mΩ)

Periksa koneksi encoder untuk keandalan

2. Kesalahan sistem umpan

Gejala Umum:

Kebisingan atau getaran abnormal selama gerakan aksial

Akurasi penentuan posisi yang berlebihan

Alarm kelebihan motor servo

Diagnosis dan Solusi:

Pakaian sekrup bola

Periksa reaksi (biasanya <0,02mm)

Sesuaikan atau ganti mur sekrup

Tambahkan Grease (ISO 16000 disarankan) VG32 Guide Rail Oil)

Panduan rel aus atau tidak dilumasi dengan buruk

Periksa Panduan Pakaian Permukaan Rel (gunakan bubuk timbal merah untuk memeriksa rasio kontak)

Bersihkan chip dari dalam pelindung rel pemandu

Sesuaikan Panduan Panduan Sisipkan Preload

Kopling longgar

Periksa torsi sekrup pengetatan kopling (lihat manual peralatan)

Ganti kopling elastis yang rusak

Pemecahan masalah sistem listrik

1. Alarm sistem servo

Kode dan solusi alarm umum:

Kode alarm	Kemungkinan penyebabnya	Larutan
Al.10 (kelebihan beban)	Beban mekanik yang berlebihan	Periksa apakah panduan rel/sekrup timbal macet
Al.16 (encoder)	Kabel Encoder salah	Periksa konektor dan ganti kabel yang rusak
Al.30 (tegangan berlebih)	Fluktuasi tegangan jaringan	Pasang regulator tegangan
Al.31 (undervoltage)	Modul daya salah	Periksa apakah tegangan input normal

2. Kegagalan sistem CNC

Masalah dan Solusi Umum:

Layar pembekuan sistem atau hitam

Periksa tegangan output modul daya (biasanya 5V, ± 15V)

Bersihkan kipas pendingin sistem

Cadangkan parameter sistem dan instal ulang sistem

Kesalahan eksekusi program

Periksa kesalahan sintaks G-Code

Verifikasi Pengaturan Parameter Kompensasi Alat

Periksa apakah memori penuh

Kegagalan komunikasi

Periksa koneksi antarmuka RS232/USB

Mulai ulang protokol komunikasi

Perbarui driver

Kegagalan sistem hidrolik/pneumatik

1. Kegagalan sistem hidrolik

Masalah Umum:

Tekanan yang tidak stabil

Gerakan silinder yang lamban

Suhu oli hidrolik yang berlebihan

Solusi:

Periksa level dan kualitas oli hidrolik

Isi ulang ke garis tengah pengukur minyak

Ganti oli hidrolik berawan atau emulsi (direkomendasikan setiap 2000 jam)

Bersihkan atau ganti elemen filter

Periksa penyumbatan filter

Ganti elemen filter presisi (akurasi filtrasi ≤10μm)

Periksa pompa oli dan katup solenoid

Uji tekanan output pompa oli

Bersihkan gulungan katup solenoid macet

2. Kerusakan sistem pneumatik

Masalah Umum:

Tekanan udara yang tidak mencukupi

Gerakan silinder yang tidak tepat

Kebocoran udara

Larutan:

Periksa tekanan pasokan udara (harus ≥0,5 MPa)

Bersihkan atau ganti filter yang tersumbat

Ganti fitting pipa udara yang rusak

Lumasi silinder (gunakan pelumas pneumatik khusus)

Kerusakan sistem pendinginan/pelumasan

1. Masalah sistem pendingin

Masalah Umum:

Aliran pendingin yang tidak mencukupi

Nozel yang tersumbat

Pompa pendingin tidak beroperasi

Solusi:

Periksa level tangki pendingin

Bersihkan filter dan nozel

Periksa operasi motor pompa pendingin

Sesuaikan konsentrasi pendingin (5-8% direkomendasikan)

2. Kerusakan sistem pelumasan

Masalah Umum:

Pelumasan Rel Panduan yang buruk

Garis oli pelumas yang tersumbat

Pompa pelumas tidak beroperasi

Larutan:

Periksa level tangki pelumas

Bersihkan penyumbatan distributor

Sesuaikan interval pelumasan (biasanya setiap 15-30 menit)

Ganti pompa pelumasan yang gagal

Kerusakan sistem alat

1. Keausan pahat abnormal

Jenis dan Penyebab Umum:

Pakaian sayap yang berlebihan

Kecepatan pemotongan yang berlebihan

Kekerasan benda kerja yang tidak merata

Pakaian cradle

Laju umpan yang berlebihan

Pendinginan yang tidak mencukupi

Pangkas ujung pemotong

Pemotongan terputus -putus

Alat berlebihan overhang

Solusi:

Optimalkan parameter pemotongan

Tingkatkan metode pendinginan

Pilih bahan alat yang lebih cocok

2. Kerusakan fungsi pengubah alat otomatis

Masalah Umum:

Majalah alat tidak berputar ke posisi

Robot pengubah alat macet

Kesalahan identifikasi alat

Solusi:

Periksa asal majalah alat

Lancip pemegang alat bersih

Sesuaikan tekanan udara robot

Periksa sensor identifikasi alat

Rekomendasi pemeliharaan preventif

Pemeliharaan Harian:

Bersihkan keripik dan pendingin

Periksa sistem hidrolik/pneumatik

Verifikasi akurasi pengembalian sumbu nol

Pemeliharaan mingguan:

Periksa pelumasan guideway

Filter kabinet kontrol listrik bersih

Parameter sistem cadangan

Pemeliharaan bulanan:

Periksa runout spindle

Periksa keausan sekrup bola

Kalibrasi Setter Alat Otomatis

Pemeliharaan Triwulan:

Ganti oli hidrolik dan filter

Periksa resistensi tanah

Pemeriksaan akurasi penuh

8. Bidang aplikasi dan fungsi spesifik mesin bubut CNC

Keuntungan Inti dari mesin bubut CNC

Pemesinan presisi tinggi: Akurasi dimensi mencapai IT6 (0,002-0.004mm)

Pemrosesan bentuk yang kompleks: mampu menghasilkan bentuk geometris yang kompleks seperti benang, lancip, dan permukaan melengkung

Produksi massal yang stabil: Pemrosesan yang dikendalikan program memastikan konsistensi produk

Otomatisasi Tingkat Tinggi: Mendukung Perubahan Alat Otomatis, Pengukuran Otomatis, dan Fungsi Lainnya

Produksi Fleksibel: Beralih dengan cepat di antara jenis pemrosesan

Analisis Area Aplikasi Utama

• Manufaktur otomotif

Bagian Khas:

Komponen mesin: poros engkol, camshafts, batang penghubung

Sistem transmisi: poros gigi transmisi, rumah diferensial

Sistem Pengereman: cakram rem, drum rem

Sistem kemudi: buku -buku jari kemudi, poros kemudi

Aplikasi spesifik:

Memastikan bagian yang dapat dipertukarkan selama produksi massal

Putar presisi bahan hardness tinggi (seperti baja yang dikeraskan)

Pembentukan satu langkah kontur kompleks

Dikombinasikan dengan robot untuk jalur produksi otomatis

• Aerospace

Bagian Khas:

Bagian mesin: poros turbin, cakram kompresor

Komponen Landing Gear: Aktuator, menghubungkan poros

Bagian Struktural Pesawat Luar Angkasa: Flensa Docking, Nozel Bahan Bakar

Persyaratan Khusus:

Pemrosesan bahan yang sulit diputar seperti titanium dan paduan suhu tinggi

Toleransi geometris dan posisi yang ketat (kebulatan ≤ 0,005mm)

Kontrol integritas permukaan (tidak ada lapisan yang dikeraskan)

Larutan:

Penggunaan sistem pendingin bertekanan tinggi (hingga 7MPA)

Penggunaan alat CBN untuk berputar keras

Dilengkapi dengan sistem pengukuran online untuk kompensasi waktu nyata

• Pembuatan perangkat medis

Produk Khas:

Implan ortopedi: sendi buatan, sekrup tulang

Instrumen Gigi: Implan, prostesis

Instrumen Bedah: Komponen Endoskop, Pegangan Bedah

Proses Khusus:

Pemrosesan bahan biokompatibel (paduan titanium, kobalt-chromium-molybdenum)

Kekasaran permukaan tingkat cermin (RA ≤ 0,2μm)

Pemrosesan suku cadang presisi mikro (diameter minimum 0.3mm)

Solusi teknis:

Gelendong udara (50.000 rpm)

Pelumasan Kuantitas Minimum (MQL)

Setter alat optik presisi tinggi

• Pembuatan cetakan

Aplikasi Khas:

Cetakan injeksi: inti, rongga

Cetakan die-casting: inti, slide

Cetakan Stamping: pin pemandu, busing

Fitur Pemrosesan:

Pemrosesan baja cetakan hardness tinggi (HRC 50-62)

Pembentukan permukaan melengkung yang kompleks

Persyaratan Kualitas Permukaan Tinggi

Proses Inovasi:

Pemesinan kombinasi mill-turn, bukan EDM

Penggunaan alat belok bola untuk finishing permukaan

Pengukuran laser untuk inspeksi online

• Peralatan Komunikasi Elektronik

Bagian Khas:

Konektor serat optik: ferrules keramik

Perangkat RF: Rongga Waveguide

Peralatan semikonduktor: ruang vakum

Persyaratan Presisi:

Akurasi dimensi: ± 0,001mm

Kekasaran Permukaan: RA: 0.1μm

Toleransi geometris: 0,002mm

Larutan:

Kontrol Lingkungan Lokakarya Suhu Konstan (20 ± 0,5 ° C)

Finishing alat berlian alami

Aplikasi Sistem Isolasi Getaran Aktif

Aplikasi Khusus Bubut CNC

• Berbalik dan menggiling

Skenario aplikasi:

Beberapa proses seperti berbelok, penggilingan, dan pengeboran harus diselesaikan dalam satu pengaturan;

Pemrosesan bagian yang kompleks dan tidak teratur;

Persyaratan penentuan posisi presisi tinggi

Kasus Khas:

Pemesinan mesin engine pesawat, mencapai pembentukan profil blade yang tepat melalui hubungan sumbu B.

• Mesin bubut otomatis multi-spindel

Aplikasi:

Produksi batch besar dari suku cadang presisi kecil; Pemrosesan stok batang kontinu; Produksi suku cadang otomotif standar

Efisiensi Produksi:

Bubut CNC 6-spindle dapat memproses baut dengan output harian hingga 15.000 buah.

• Mesin bubut CNC vertikal

Bagian yang berlaku:

Bagian berbentuk cakram besar; Tubuh berputar berat; Bagian asimetris dan kompleks

Keuntungan pemrosesan:

Pemuatan dan pembongkaran kerja yang mudah; Gravitasi memfasilitasi penghapusan chip; Cocok untuk suku cadang berdiameter besar

Tren aplikasi di masa depan

Pemesinan Cerdas:

Sistem Kontrol Adaptif

Kompensasi Keausan Alat Otomatis

Prediksi kualitas pemesinan

Green Manufacturing:

Teknologi pemotongan kering

Spindel listrik hemat energi

Pemulihan limbah

Pemesinan ultra-presisi:

Pemesinan permukaan skala nano

Kontrol dimensi tingkat atom

Pembuatan perangkat kuantum

Pemantauan jarak jauh:

Manajemen data berbasis cloud

Diagnosis kesalahan jarak jauh

Produksi kolaboratif lintas-pabrik

Rekomendasi Seleksi

Saat memilih mesin bubut CNC berdasarkan aplikasi, pertimbangkan yang berikut:

Tingkat Akurasi:

Pemesinan Umum: ± 0,01mm

Pemesinan presisi: ± 0,005mm

Pemesinan ultra-presisi: ± 0,001mm

Konfigurasi spindel:

Pemesinan konvensional: 8000rpm

Pemotongan berkecepatan tinggi: 15000rpm

Bagian Mikro: 40000rpm dan di atasnya

Persyaratan Otomasi:

Produksi mesin tunggal: pemuatan dan pembongkaran manual

Produksi Massal: Integrasi Robot

Manufaktur Fleksibel: Koneksi AGV

Konfigurasi Sistem Alat

Pilihan jenis menara

Servo Turret: Waktu Perubahan Alat 0,3-0,8 detik (lebih disukai untuk produksi massal)

Turret hidrolik: harga rendah tetapi pemeliharaan kompleks (dapat dipilih untuk aplikasi yang dibatasi anggaran)

Power Turret: Penting untuk Milling and Turning (B-Axis Linkage)

Standar antarmuka alat

Sistem VDI: Standar Jerman, kekakuan yang sangat baik

Sistem BMT: Standar Jepang, Perubahan Alat Cepat

Antarmuka Capto: Konfigurasi kelas atas, presisi tinggi

Solusi Integrasi Otomasi

Panduan Pemilihan Level Otomasi

Model dasar

Memuat/membongkar manual

Operasi mandiri

Cocok untuk: Produksi Percobaan/Batch Kecil

Model standar

Robot memuat/membongkar

Pembuka Pintu Otomatis

Cocok untuk: batch sedang (500-2000 buah per bulan)

Model cerdas

Sistem Logistik AGV

Inspeksi dan Umpan Balik Online

Cocok untuk: batch besar (5000 buah per bulan)
