Masa lalu dan masa kini dari penggiling tanpa pusat

Asal usul penggiling tanpa tengah

Asal usul penggiling tanpa tengah dapat ditelusuri kembali ke awal abad ke -20. Pada saat itu, mobil berkembang dengan cepat, dan lebih dari 20 perusahaan mobil seperti Mercedes-Benz, Ford, dan General Motors didirikan satu demi satu. Bentuk organisasi produksi mobil memasuki standardisasi dan produksi jalur perakitan. Penggiling tanpa tengah lahir di bawah permintaan industri mobil untuk volume produksi yang tinggi dari suku cadang presisi.

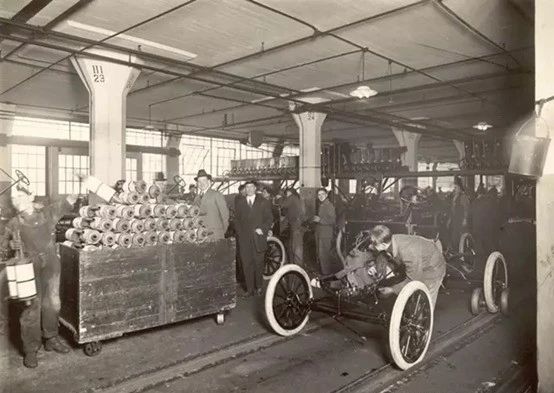

Lokakarya Produksi Mobil di Awal Abad ke -20

Pada tahun 1921, Cincinnati Milling Machine Company menerima pesanan penggiling dari Ford Motor Company, memproduksi sepuluh penggiling tanpa tengah untuk tepat waktu, dan mengirimkannya ke Ford pada 17 Februari 1922.

Penggiling Tanpa Pusat Cincinnati dikirim ke Ford

Dengan kelahiran penggiling tanpa tengah, akurasi dimensi dan kebulatan bagian -bagian telah secara langsung meningkat seperempat, dan waktu produksi telah turun ke sepersepuluh dari yang asli. Teknologi penggilingan sentrifugal ini tidak hanya memungkinkan produksi massal, tetapi juga memungkinkan pembuatan suku cadang yang dapat dipertukarkan.

Pengembangan mesin penggilingan tanpa pusat di negara kita

Di negara saya, penggiling tanpa tengah mulai terlambat, tetapi berkembang relatif cepat, dan telah mengalami tiga tahap utama: produksi imitasi, desain diri dan desain modern.

1. Tahap Produksi Imitasi

1954-1960 adalah tahap imitasi. Pada tahun 1954, Wuxi Machine Tool Factory meniru Grinder M2075 tanpa tengah biasa. Pada tahun 1957, penggiling pusat pasir yang luas M1075K ditiru.

Penggiling Tanpa Pusat Negara Saya (Sumber Gambar: Situs Web Resmi Pabrik Mesin Wuxi)

2. Panggung Design Mandiri-Pengembangan Diri Sendiri Penggilingan Tanpa Pusat Negara Saya M1025

Pada Oktober 1956, Wuxi Machine Tool Factory mulai merancang penggiling M1025 di bawah bimbingan para ahli Soviet. Melalui upaya bersama teknisi dan pekerja lama, berbagai kesulitan teknis diatasi. Pada bulan Maret 1958, produk baru itu berkumpul dan penilaian disahkan.

Ini adalah penggiling yang dirancang oleh Wuxi Machine Tool Factory, dan juga merupakan penggiling tanpa pusat yang dikembangkan sendiri di negara saya. Keberhasilan pengembangan penggiling tanpa pusat ini telah mengakumulasi banyak pengalaman berharga untuk penelitian dan pengembangan penggiling tanpa pusat kami selanjutnya.

Dari tahun 1961 hingga 1970, mesin penggilingan tanpa tengah -tengah alat mesin wuxi untuk memproses katup gas, pin bola, poros silang, pipa baja, poros motor, dll. Telah dirancang di Cina. Ini menandai kematangan desain sendiri dari penggiling tanpa pusat di negara kita. Selama periode ini, Wuxi Machine Tool Factory, pabrik alat mesin Xianfeng, pabrik alat mesin Benxi kedua, pabrik alat mesin Changchun dan produsen lain secara berturut -turut menghasilkan serangkaian mesin penggilingan tanpa pusat biasa.

3. Tahap Desain Modern

Dengan pengembangan sains dan teknologi, sejak awal 1980 -an, penggiling tanpa tengah telah memasuki tahap desain modern. Negara saya tidak hanya mengembangkan generasi baru penggiling presisi tinggi dan penggiling tanpa pusat berkecepatan tinggi, tetapi juga menerapkan desain modular, desain elemen hingga statis dan dinamis, desain berbantuan komputer dan desain optimasi untuk desain penggiling tanpa pusat.

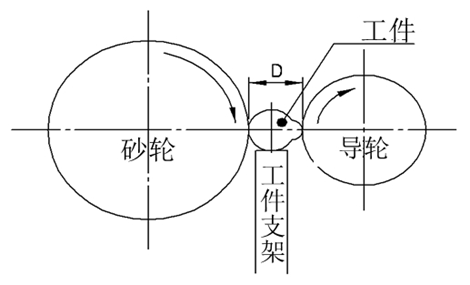

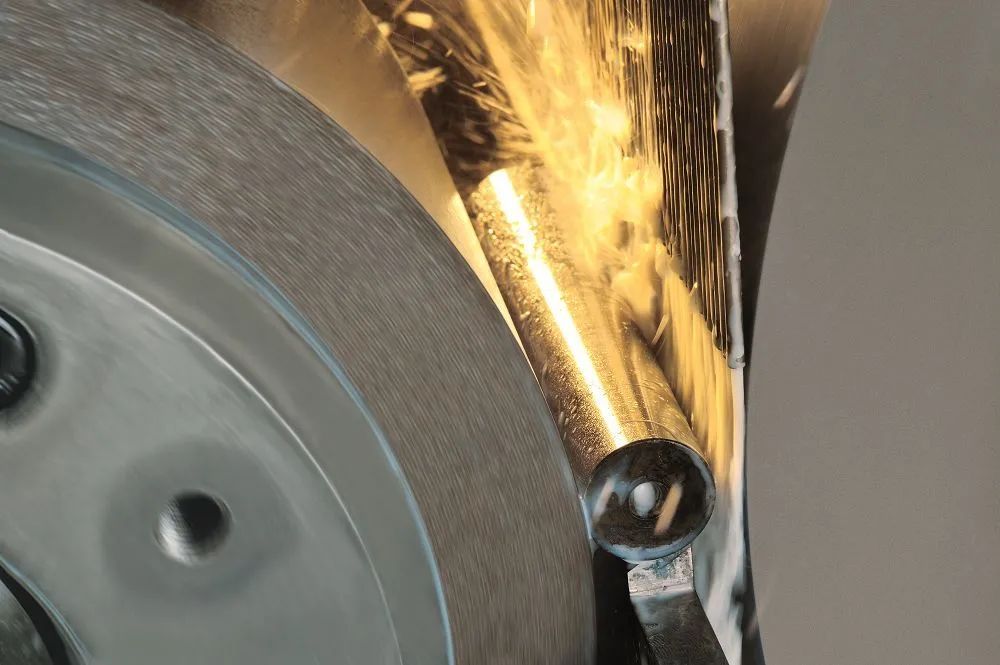

Prinsip kerja dan metode penggiling tanpa pusat. Seperti namanya, penggiling tanpa tengah adalah jenis penggiling yang tidak perlu menjepit pusat benda kerja untuk digiling. Ini terutama terdiri dari tiga mekanisme: roda penggilingan gerinda, roda pemandu (roda penyesuaian) dan braket benda kerja (palet). Fungsi roda gerinda adalah untuk menghilangkan permukaan dari penggilingan dan menghasilkan tingkat cahaya yang diinginkan; Fungsi roda pemandu adalah untuk mengontrol kecepatan rotasi gerinda; Braket benda kerja digunakan untuk mendukung penggilingan selama penggilingan.

Menurut metode pakan benda kerja, ada tiga metode penggilingan tanpa tengah:

Metode pemberian sutradara sutradara: Cocok untuk menggiling benda kerja multi-diameter atau berbentuk khusus. Metode pemberian makan: Ini memiliki efisiensi produksi yang tinggi untuk menggiling rol jarum, rol silindris, dan rol yang meruncing. Metode makan tangensial: Kemampuan untuk menggiling benda kerja berbentuk khusus, seperti roller bola.

Keuntungan dan Kekurangan Penggilingan Tanpa Pusat dan Penggilingan Silindris

Kita tahu bahwa di antara semua penggiling, penggiling silindris adalah alat mesin yang banyak digunakan, dan dapat memproses berbagai permukaan luar berbentuk kerucut silinder dan penggiling permukaan ujung bahu. Jadi saat memproses benda kerja, haruskah kita memilih penggilingan tanpa pusat atau penggilingan silindris? Ini membutuhkan pemahaman karakteristik dan kelebihan dan kekurangannya.

Kami baru saja memperkenalkan prinsip kerja penggiling tanpa tengah, dan berikut ini adalah karakteristiknya.

1. Pemrosesan berkelanjutan, tidak perlu menarik kembali alat, waktu singkat untuk penjepit benda kerja, dan produktivitas tinggi.

2. Mekanisme pemosisian roda braket dan panduan memiliki kekakuan yang lebih baik daripada penggiling silinder biasa dan mekanisme bingkai pusat, dan dapat lebih besar dalam volume pemotongan, yang kondusif untuk pemrosesan benda kerja poros ramping, sehingga mudah untuk mencapai penggilingan berkecepatan tinggi dan penggilingan yang kuat.

3. benda kerja penggiling silinder luar tanpa pusat diposisikan pada mekanisme penentuan posisi oleh penggiling silinder luar. Jumlah penggilingan adalah tunjangan dalam diameter benda kerja. Oleh karena itu, keausan roda gerinda, kompensasi dari mekanisme umpan dan kesalahan akurasi penentuan posisi berulang dari mekanisme pemotongan pada diameter dan akurasi dimensi bagian hanya setengah dari penggiling silinder luar biasa. Tidak perlu mengebor lubang pusat, dan mudah untuk mencapai pemuatan dan pembongkaran otomatis.

4. Penggiling tanpa pusat roda yang luas melewati mekanisme, yang dapat meningkatkan tunjangan pemrosesan setiap kali. Saat memotong ke dalam gerinda, permukaan yang kompleks dapat digiling secara berurutan atau roda penggilingan berganda, yang memiliki produktivitas tinggi dan berbagai aplikasi.

Dibandingkan dengan penggiling silinder luar tanpa tengah, karakteristik berikut adalah:

1. Dalam hal efisiensi penggilingan, penggilingan silindris jauh lebih buruk daripada penggilingan tanpa tengah, sehingga biaya produksinya relatif tinggi.

2. Namun, dibandingkan dengan penggilingan sentrifugal, keunggulan penggilingan silinder eksternal juga sangat jelas. Kesalahan silinder yang dihasilkan selama pemrosesan mesin bubut di bagian depan inti roller dapat dikoreksi; Kedua, poros langkah dapat digiling; Jika itu adalah penggiling silinder eksternal CNC, ia juga dapat ditumbuk di permukaan sedang dan tinggi atau busur.

3. Dalam hal akurasi silinder keseluruhan, penggilingan silindris umumnya lebih baik daripada penggilingan sentrifugal.

Pemrosesan Penggiling Tengah Lokomotif Diesel Engine Valve Rod

Setelah memperkenalkan kelebihan dan kerugian dari penggilingan tanpa pusat dan penggilingan silindris, mari kita lihat kasus aplikasi praktis.

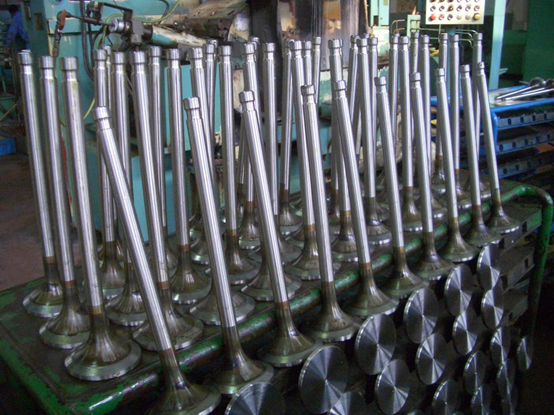

Katup mesin diesel lokomotif

Katup adalah bagian penting dari pengoperasian mesin diesel. Pada tahun 1970-an dan pertengahan 1980-an, perusahaan mengadopsi proses penggilingan silinder tradisional (keduanya metode penentuan posisi akhir), tetapi karena rasio batang panjang batang katup lebih besar dari 10 (lihat gambar di bawah).

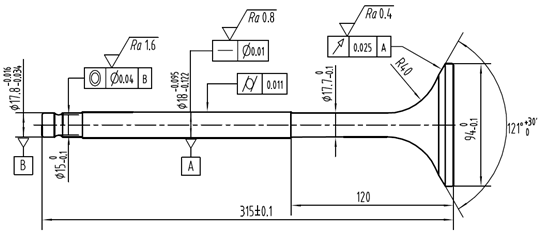

DF11 Lokomotif katup mesin diesel

Metode penggilingan silinder tradisional sangat mengurangi kekakuan sistem proses penggilingan. Pada saat yang sama, umumnya ada ketidakrataan dalam ukuran batang katup setelah penggilingan, terutama masalah cacat drum pada batang dan efisiensi pemrosesan yang rendah belum dipecahkan dengan baik.

Pada pertengahan tahun 1980-an, perusahaan memperkenalkan mesin penggilingan tanpa pusat Jepang. Rute keseluruhan teknologi pemrosesan katup didesain ulang di sekitar batang dengan metode penggilingan tanpa pusat (metode penggilingan pemotongan). Dalam proses pemrosesan selanjutnya, keuntungan dari proses penggilingan tanpa tengah dari batang katup dengan jelas tercermin, terutama dimanifestasikan dalam: konsistensi toleransi dimensi yang baik (dalam 0,02mm), keseragaman kekasaran permukaan yang baik (setiap kekasaran permukaan bagian batang dalam RA0.35), dan penggilingan tanpa tengah dapat mencapai persyaratan toleransi yang tinggi dan posisi toleransi.

Perusahaan belajar dari beberapa dekade pengalaman dalam katup manufaktur massal bahwa bagian batang katup mengadopsi penggilingan tanpa tengah adalah metode pemrosesan batch yang efisien dan nyaman. Dengan pengembangan berkelanjutan dari Pasar Produk Valve, dua jalur produksi katup perusahaan saat ini memiliki beberapa mesin penggilingan tanpa tengah (Microsa, Jepang, dan Guangyang, Jepang) untuk bagian batang katup penggilingan tanpa tengah. Spesifikasi pemrosesan peralatan dapat melakukan berbagai jenis katup kelautan mesin diesel kecepatan menengah, dan dapat membantu pelanggan dalam penelitian dan pengembangan katup mesin diesel yang hemat biaya.

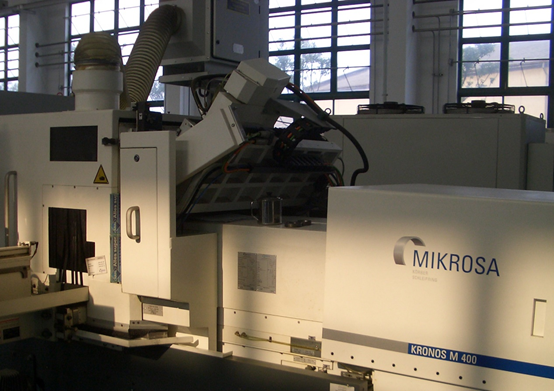

Penggiling Tanpa Pusat

ringkasan

Pusat tanpa tengah adalah metode pemesinan presisi yang efisien produksi tinggi dalam metode pemrosesan mekanis saat ini. Metode penggilingan ini dapat memungkinkan benda kerja untuk mendapatkan kualitas pemrosesan permukaan yang baik, akurasi pemrosesan yang tinggi dan efisiensi pemrosesan yang tinggi. Ini banyak digunakan dalam pemrosesan pin, batang ramping dan pipa dengan diameter panjang, dan banyak digunakan di bidang manufaktur bantalan.

Dalam beberapa tahun terakhir, pabrik alat mesin negara saya yang menghasilkan penggiling tanpa pusat telah mengimbangi pengembangan zaman dan berusaha untuk meningkatkan kinerja penggiling tanpa pusat. Meskipun masih ada kesenjangan tertentu dengan penggiling tanpa tengah-tengah yang canggih dalam penerapan bahan-bahan baru dan penelitian dan pengembangan teknologi baru, produsen penggiling pusat negara saya menghadapi kesulitan dan berusaha untuk mengatasi kesulitan teknis, yang telah menyebabkan teknologi penggiling pusat negara saya yang berkembang menuju kecepatan tinggi, presisi tinggi, efisiensi tinggi, perlindungan lingkungan dan kecerdasan. ( Berkecepatan Tinggi, Presisi Tinggi, Perlindungan Lingkungan dan Kegelisahan. ( Berkecepatan Tinggi, Perlindungan Lingkungan. ( Tinggi, Perlindungan Lingkungan, . .
